Разборка электродвигателя очистителя ветрового стекла ваз 2108, 2109, 21099

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

Замена трапеции стеклоочистителя:

Примечание! Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора », пункт «1»)

2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока »)

3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла »)

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

Примечание! Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Примечание! Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

8) И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Примечание! Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Лада 2109 Любимыйтаз › Бортжурнал › Восстановление / ремонт трапеции дворников ваз 2109

День добрый! Разговор как вы поняли пойдет о восстановлении работоспобности дворников.

2 месяца машина простояла во дворе, и сев после простоя за руль, черт попутал потянуть рычаг дворников — сдвинулись они на пару сантиметров и намертво остановились. Скоро осень, варианты:

1. замена реле дворников (150р цена вопроса) — не помогло .2. замена трапеции с мотором (цена в сборе 3800 насторожила, и решено действовать по вар.3).3. разобрать трапецию и отделить мотор. Далее подключить его без трапеции напрямую и проверить крутит он или же нет, тем определив в чем именно поломка (цена вопроса БЕСПЛАТНО)

и тут начались танцы с бубном…

— Самый геморрой был извлечь трапецию, но разумеется кто не сдается — тот побеждает. Разобрав, и подключив моторчик напрямую — О ЧУДО! мотор жив и крутит!

— Далее осмотрев трапецию, увидел закисление одной из тяг. Вооружившись Уайт-спиритом и корщеткой все было зачищено, далее обработано WD40, и поверх промазал все тяги дополнительно маслом моторным (НЕ ОТРАБОТКОЙ!)

— Собираем обратно мотор с трапецией, подключаем — НО НЕ УСТАНАВЛИВАЕМ НА МАШИНУ! Только подключаем шлейф. Нужно сначала убедиться в работоспособности.— Приятно было увидеть что система заработала.

— Далее устанавливаем на автомобиль в обратном порядке

ВНИМАНИЕ! При установке — трапецию нужно выставить! Делается очень просто:. — Обратите внимание на маленький кусочек трапеции, который прикреплен к мотору

Его малая часть задает направление хода дворников! Если дворники во время движения цепляют резинку, или остановившись оказывались в середине лобового — значит положение выставлено неправильно. На драйве нашел следующий совет:

— Обратите внимание на маленький кусочек трапеции, который прикреплен к мотору. Его малая часть задает направление хода дворников! Если дворники во время движения цепляют резинку, или остановившись оказывались в середине лобового — значит положение выставлено неправильно

На драйве нашел следующий совет:

“вопрос про трапецию. у меня новая трапеция но я никак не могу понять, почему поводки при включении сначала опускаются вниз см на 3-4 а потом чистят как обычно но сильно очень — задевает за резинку слева на стойке и потом опускаются не совсем вниз, см 3-4 от нижней резинке, а потом все повторяется, сначала вниз потом как обычно… в чем проблема? трапецию ставил другую — таже фигня(((

Посмотри как трапеция а точнее ее маленький кусочек прикреплен к мотору. Его малая часть должна быть направлена параллельно мотору. И поводки отрегулируй

В моем случае этот маленький кусок нужно было сдвинуть до упора вправо (если стоять лицом к лобовому, т.е. в сторону водителя.)

Результат: 4 часа — и экономия почти 4 тыс рублей. Вот и подумайте стоит ли переплачивать?!

17.19 Проверка функционирования и замена мотора стеклоочистителей

  1. Если мотор привода стеклоочистителей не работает вообще, в первую очередь проверьте состояние предохранителя (Раздел Предохранители — общая информация ).
  2. Проверьте исправность выключателя стеклоочистителей (Раздел Проверка исправности функционирования и замена универсального подрулевого переключателя ).
  3. Извлеките из монтажного блока предохранителей прерыватель цепи (Раздел Предохранители — общая информация ). При помощи омметра измерьте сопротивление между клеммами. Если сопротивление равно нулю, замените прерыватель цепи.
  4. Снимите мотор привода стеклоочистителей (см. п. 1-5 ). Поверните ключ зажигания в положение ON.
  5. При выключенных стеклоочистителях измерьте сопротивление между клеммой 4 разъема мотора и массой. Показание должно равняться нулю. Если нет, — восстановите нарушенное заземление.

Расположение клемм электрического разъема мотора очистителей ветрового стекла.

  1. Переведя переключатель в стеклоочистителей на низкоскоростной режим, измерьте напряжение на клемме 5. Оно должно равняться напряжению батареи. Если это так, но мотор не работает, то он неисправен и подлежит замене.
  1. Отсоедините отрицательный провод от батареи.
  2. Восковым карандашом пометьте положение щеток на ветровом стекле, затем отдайте гайки и снимите рычаги стеклоочистителей.
  3. Снимите крышку обтекателя (Глава Кузов ).
  4. Рассоедините электрический разъем мотора, отдайте крепежные болты и снимите мотор в сборе с тягами, вынув его из пространства под обтекателем.
  5. Удерживая приводной кривошип мотора гаечным ключом, отдайте гайку и снимите кривошип. Переверните сборку вверх дном, отдайте три крепежных винта и отделите мотор от сборки тяг.

Детали сборки мотора с тягами привода рычагов стеклоочистителей.

  1. Установку производите в обратном порядке.

Очиститель стекла двери задка

  1. Проверьте состояние предохранителя в монтажном блоке (Раздел Предохранители — общая информация ).
  2. Снимите облицовку панели выключателей на приборной доске и снимите выключатель стеклоочистителя окна двери задка (Глава Кузов ). Подсоедините выключатель и опробуйте клемму 1 при включенном зажигании. Вольтметр должен показать напряжение батареи. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв.

Расположение клемм электрического разъема выключателя очистителя стекла двери задка.

  1. Если напряжение батареи присутствует на соответствующих клеммах, клеммные соединения проводки найдены в удовлетворительном состоянии, а мотор не работает, неисправен выключатель.
  2. Поднимите дверь задка и снимите панель внутренней ее обивки (Глава Кузов ).
  3. Рассоедините электрический разъем на сборке мотора стеклоочистителя.
  4. Повернув ключ зажигания в положение OFF, удостоверьтесь, что сопротивление между клеммой 3 мотора и массой равно нулю. Если это не так, восстановите нарушившееся заземление. Закройте дверь задка и удостоверьтесь, что сопротивление между клеммой 6 и массой равно нулю. Если нет, — произведите ремонт датчика-выключателя неплотного закрывания двери задка и/или электропроводки.
  5. Включите зажигание и проверьте наличие питания на моторе в каждом из положений выключателя (переключателя). Если напряжение присутствует, выключатель и электропроводка в порядке, замените мотор.

Детали установки стеклоочистителя окна двери задка

Функциональность и качество современных дворников

Надо сказать, что качество дворников и их размер оказывают огромное влияние на безопасность движения автомобиля. Поэтому подбор нужного стеклоочистителя остается очень важным занятием. Надежность и качество дворников определяются тем, что они:

  1. не издают скрипящих звуков;
  2. имеют длительный срок эксплуатации;
  3. отлично чистят стекло.

При отсутствии любого из описанных выше качеств теряется комфортность нахождения в автомобиле, появляется опасность попасть в дорожно-транспортное происшествие из-за пониженной видимости, особенно в дождь. Размер установленных дворников играет важную роль. Если он немного больше требуемого, то сила, прижимающая щетку к стеклу, особенно когда это бескаркасные дворники, заметно снижается. В результате стекло очищается плохо.

Кроме того, большой размер щетки будет влиять на плоскость очищения. Щетка может задевать своим краем уплотняющую резину лобового стекла, и тогда она не касается рабочей поверхности. На автомобиле Калина большая щетка начинает задевать кромку двери водителя. Когда размер щетки намного меньше положенного, происходит уменьшение площади очистки. Лобовое стекло не очищается полностью.

Вместе с тем, маленькие дворники оставляют на стекле грязный островок. Каким должен быть размер щеток на ВАЗ 2114? Эта модель автомобиля оборудована двумя щетками, очищающими лобовое стекло. Они имеют одинаковый симметричный размер, равный 51 см. Однако имеется возможность установить щетки, размер которых будет немного изменен.

Со стороны водителя щетка может быть длиной 53 см, а со стороны пассажира — 51 см. При установке одинаковых щеток размером 53 см в центре стекла начнет образовываться небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

Размер щетки в данном случае не превышает 30 см. Разрешается установка дворника длиной в 33 см. Он прекрасно вписывается в размер стекла. Некоторые автолюбители устанавливают даже щетку размером 40 см, однако для них необходимо специально увеличивать границу хода.

Другими словами, дворник не должен задевать уплотнитель стекла. Для этого нужно снять моторчик, сместить несколько зубьев и поставить его на место.

Замена моторчика стеклоочистителя ВАЗ

Дворники на лобовом стекле Иногда мотор-редуктор выходит из строя. Постоянно работают щетки, не срабатывает реле отключения. При включении регулятора мотора не функционируют дворники. В некоторых случаях они не выключаются. Чтобы ликвидировать такие поломки, требуется замена моторчика.

Мотор-редуктор стеклоочистителя представляет собой самый обыкновенный трехскоростной электродвигатель. В нем аналогично типовым мотор-редукторам имеется биметаллический предохранитель, расположенный непосредственно на корпусе или спрятанный внутри. Замена моторчика достаточно проста. Необходимо открутить четыре болта крепления. Однако при этом возможно появление таких трудностей:

  1. плохое расположение мотора;
  2. необходимость отметки расположения кривошипа.

Под кривошипом понимается искривленная тяга, соединяющая моторчик и рычаги трапеции. При неправильной установке кривошипа можно поломать зубья нового мотора. Технология замены выглядит следующим образом.

  • Отключается блок предохранителей.
  • Делается отметка местонахождения кривошипа.
  • Освобождается крепление кривошипа.
  • Откручиваются болты крепления трапеции.
  • Снимается мотор-редуктор.

Иногда моторчик сложно достать из-за его расположения. Для удобства необходимо отодвинуть блок предохранителей, предварительно открутив болты крепления.

Трапеции стеклоочистителя


Замена трапеции стеклоочистителя Основной причиной того, что необходимо заменить трапецию стеклоочистителя, является медленная работа дворников. Меняют трапецию и в случае серьезного механического повреждения. Для ее замены необходимо придерживаться определенной технологической последовательности.

  • Под капотом отсоединяются провода, подключенные к предохранительному блоку.
  • Удаляется защитный кожух, закрывающий вентилятор отопителя.
  • Удаляется фильтр печки.
  • Отсоединяется моторчик печки. Его нужно просто сдвинуть в сторону, снимать необязательно.
  • С дворников снимается декоративная накладка.
  • Под защитным резиновым чехлом находится гайка, фиксирующая стеклоочиститель.
  • Чехол слегка приподнимается, и она откручивается. Дворник удаляется.
  • Вал стеклоочистителя освобождается от колец и прокладок.
  • Точно так же снимается и второй стеклоочиститель.
  • Под капотом отворачиваются болты, крепящие трапецию к кузову.

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

  • Дворники полностью остановились, не реагируют на нажатие рычагов;
  • Перестал работать прерывистый режим стеклоочистителей;
  • Дворники работают слишком медленно;
  • Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Как и признаки, причины неисправности могут быть разнообразными:

  • Окисление контактов;
  • Выход из строя предохранителя;
  • Обрыв электрической цепи дворников;
  • Неисправность червячной передачи;
  • Отказ в работе переключателя;
  • Поломка электродвигателя очистителей и пр.

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

  • Разборка узла;
  • Выявление неисправностей;
  • Устранение причин поломки очистителей;
  • Обратная сборка.

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Демонтаж дворником осуществляется для их ремонта, замены, модернизации или при работе с другими компонентами вашего автомобиля.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

  1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
  2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
  3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
  4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
  5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
  6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.
  1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
  2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
  3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
  4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

Как снять трапецию стеклоочистителей

Во многих мануалах рекомендуют снимать блок предохранителей (), снимать моторчик печки. Мы же всего этого делать не будем, всё гораздо проще!

  1. Открываем капот и отключаем колодку проводов стеклоочистителей от блока предохранителей.
  2. Вынимаем защитный кожух вентилятора отопителя, снимаем фильтр печки.
  3. Откручиваем крепления моторчика печки, отодвигаем его на 90 градусов ( снимать его не обязательно).
  4. Далее переходим непосредственно к дворникам: снимаем декоративную накладку на креплении стеклоочистителя, далее ключом на «10» отворачиваем гайку крепления дворника, снимаем дворник.
  5. Плоской отвёрткой подеваем защитный резиновый чехол гайки крепления стеклоочистителя, и отворачиваем саму гайку ключом на «24».
  6. Снимаем кольца и прокладки с вала стеклоочистителя.
  7. Аналогично снимаем другой стеклоочиститель.
  8. Далее идем обратно в подкапотное пространство и отворачиваем крепления трапеции к кузову автомобиля.
  9. Теперь трапеция находится в свободном положении, но вытащить её не получится, т.к. мешается блок предохранителей и моторчик отопителя.

Есть два выхода:

  • полностью снимаем моторчик печки, снимаем блок предохранителей (две гайки);
  • снимаем мотор-редуктор с трапеции и вынимаем поочередно мотор-редуктор, далее саму трапецию.

Для особых чайников: попрошу не путать мотор печки (вентилятор отопителя) с мотор-редуктором трапеции.

Для того чтобы снять мотор-редуктор с трапеции: запоминаем положение кривошипа (можно поставить отметку маркером), снимаем его ключом на «13», ключом на «10» откручиваем три крепления моторчика к трапеции.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Перечень неисправностей приводящих к отказу «дворников» на ВАЗ 2108, 2109, 21099

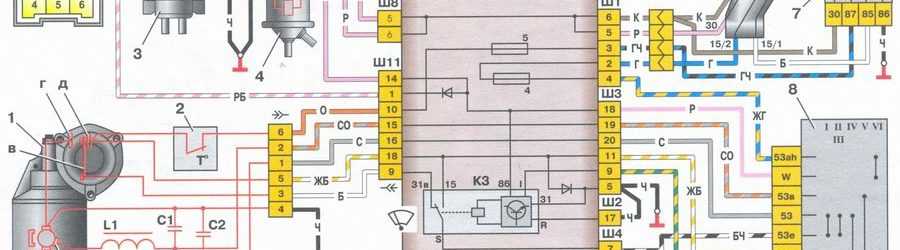

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя ( 52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

Будет полезно: Трансмиссия нивы 2121: схема, описание, видео

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

— Предохранители, соединительная колодка, крепление «массы», реле «дворников»

стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099: 1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109: 1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
