Резистор печки на приоре

Замена отопительного моторедуктора на «Ладе Приоре»

Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры». Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей. Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:

  • новый моторедуктор для «Приоры»;
  • 2 отвёртки — плоская и крестовая.

Последовательность работы

Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.

Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать

Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.

  1. Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.

Жгут проводов крепится на двух пластиковых держателях, открываемых вручную

Отопитель держится на трёх саморезах. Его нужно отодвинуть всего на несколько сантиметров

Чтобы достать колодку на датчике заслонки, нужны очень длинные пальцы

Чтобы открыть пружинный фиксатор, его придётся сместить вниз на пару сантиметров

Моторедуктор держится всего на трёх саморезах, откручиваемых крестовой отвёрткой

Моторедуктор, освобождённый от крепежа, аккуратно извлекается из ниши

Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.

Замена: как снять (поменять) печку на Приоре с кондиционером и без

Замена печки полностью делается редко, в основном меняются комплектующие. Нередко основной причиной разбора отопителя на автомашине Приора является замена радиатора печки. Когда она перестает быть герметичной и уже работает не так производительно, приходится приступать к ремонту. Для того чтобы снять печку на автомобиле Приора без кондиционера, понадобится набор ключей (накидных и торцовых), крестообразная отвертка. По мере разбора системы стоит осмотреть все детали и заменить износившиеся. Работу выполнить по инструкции:

  1. Уберите «минус» с аккумулятора.
  2. Демонтируйте нижние уплотнители лобового стекла, шумоизоляцию мотора.
  3. Ослабьте хомуты, которые держат прилегающие к радиатору отопителя патрубки, а затем отсоедините их. Предварительно под патрубки поставьте тазик, чтобы слить охлаждающую жидкость. После того как жидкость выльется, закройте патрубки ветошью.
  4. Приступите к проводам. Отщелкните фикстор и отсоедините провода моторчика. Затем обесточьте добавочный резистор.
  5. Провода, которые идут к моторедуктору привода заслонки, закреплены хомутом. Его нужно перекусить, а затем отсоединить провод.
  6. Далее приступаем к демонтажу самого отпителя. Возьмите торцовый ключ «десятку», выверните им три винта, еще один винт выверните ключом «8».
  7. Далее отведите в сторону жгут проводов от отопителя (крепится на небольшом кронштейне).
  8. Теперь со стороны салона под приборной панелью отверните трти гайки крепления педали тормоза ключом «13», а затем отведите ее в сторону.
  9. Потяните блок к себе.
  10. Поставьте новый отопитель вместо старого, если нужно.
  11. Когда Вас беспокоит то, что отопление дует неправильно – не в нужном режиме – придется вновь проверять все во время демонтажа.
  12. Для того чтобы снять отопитель на машине с кондиционером, выполните следующие действия:
  13. Также снимите минусовую клемму, затем нижний уплотнитель ветрового стекла, шумоизоляцию мотора.
  14. Выкрутите саморезы, закрывающие радиатор отопителя.
  15. Также аккуратно снимите патрубки: охлаждающую жидкость нужно слить в приготовленный тазик.
  16. Медленно и плавно тяните радиатор вверх, пока он не выйдет из креплений.
  17. Установку нового радиатора проведите в обратной последовательности.

На Lada Priora стоят кондиционеры Panasonic или Halla. Они отличаются только креплением, поэтому при замене радиатора отопителя трудностей не возникнет.

Замена радиатора печки Приора

Для работы понадобится стандартный набор инструментов, куда входят торцевые ключи 10 и 13, бокорезы, крестовая отвертка, а также ключ на 8. В обоих случаях вам придется отсоединять шланги системы отопления, из них будут выливаться остатки охлаждающей жидкости, поэтому сразу подставьте емкости под патрубки отопителя. Потом жидкость можно будет вернуть в систему.

С кондиционером

  1. В первую очередь нам нужно снять резиновый уплотнитель ветровой накладки, чтобы получить доступ к деталям;

Как видите, демонтаж радиатора в Приоре с кондиционером не требует слива антифриза. Охлаждающая жидкость выйдет только из расширительного бачка и самого теплообменника. Снятие радиатора в ВАЗ 2170 с кондиционером Panasonic проходит по такой же схеме, отличаться могут только несколько креплений. Теперь вы можете поменять изношенный отопитель на новый!

Без кондиционера

  1. Начинается работа с отключения минусовой клеммы аккумуляторной батареи. Снимаем накладку ветрового стекла вместе с рычагами стеклоочистителя, так как эти элементы будут мешать работе;
  2. Следующий шаг – это снятие трубок подачи охлаждающей жидкости на форсунки двигателя;
  3. Накладку ветрового стекла держат семь винтов. Выкрутите ее, чтобы полностью снять элемент;
  4. Теперь переходим к уплотнителю капота, в его центре вы найдете стягивающий винт – откручиваем его;
  5. Шумоизоляция двигателя закрывает проход к системе отопителя – подденьте заглушки плоской отверткой и выверните заглушки;
  6. Выкручиваем винты и демонтируем шумоизоляцию. Снимаем обе накладки;

Видеоинструкция по замене потекшей печки:

  • Панель приборов Приора: обозначения индикаторов, расшифровка ошибок
  • Установка ПТФ Приора своими руками
  • Признаки неисправности, замена датчика скорости на Приоре

Введите текст комментария: не работает климат контроль не старый не новый заслонка печьки открывается и закрывается на всю ммр меняю каждый год весной не закрывается заслонка приходится снимать ммр осенью все поновой на компе регулятор работает

Открутил 4 винта,которые держат пластиковую пластину возле патрубков радиатора печки,но она почемуто не выходит из отопителя.Приора с Панасоником.Буду признателен,если подскажете.

Демонтаж и замена отопителя на Приоре

Любой автомобиль должен обеспечивать своему владельцу комфорт во время передвижения. В противном случае использование личного ТС теряет всякий смысл. Большая доля ответственности за комфорт водителя и пассажиров лежит на печке. Если летом можно обойтись без использования отопителя, то зимой ездить в холодном транспорте становится вовсе невыносимо. Вот и интересуются водители как снять печку на Приоре, чтобы провести профилактику, ремонт или, вовсе, поменять её на новую. Обращаться к специалистам для выполнения этой работы нет смысла, поскольку всё выполняется по несложной схеме.

Перед тем, как поменять печку на Приоре, купите новые элементы отопителя, пользуясь каталожными номерами:

Отопитель Приоры 2111-8101012: 1 — шланги 2170-8101200/208 отопителя подводящий/отводящий; 2 — резистор 2123-8118022 добавочный; 3 — электровентилятор 2111-8118020; 4 — отопитель 2111-8101012; 5 — гайка 1/07259/11; 6 — винт 1/51873/01

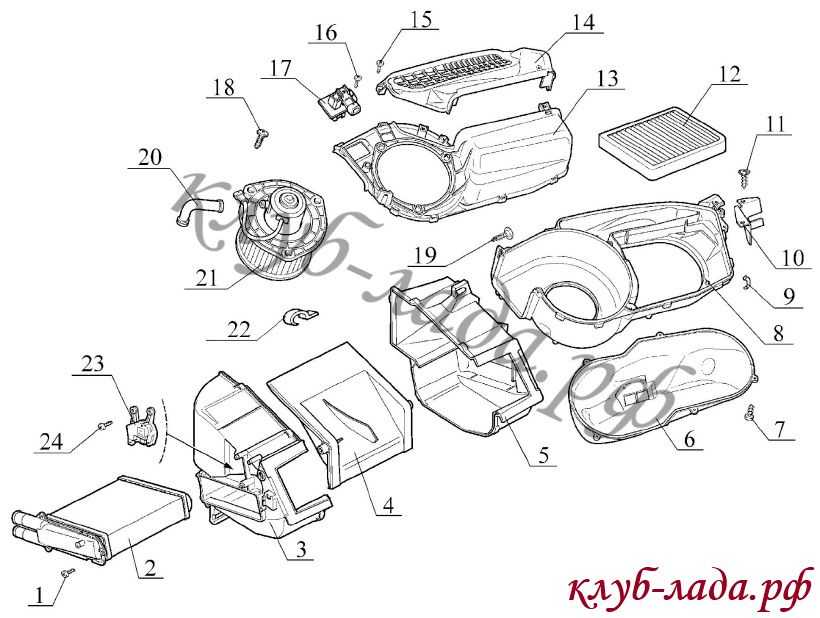

Детали отопителя Приоры: 1 — винт 1/76691/01; 2 — радиатор 2110-8101060 отопителя; 3 — кожух 2111-8101025 отопителя левый; 4 — заслонка 2110-8101538 управления отопителем; 5 — кожух 2111-8101024 отопителя правый; 6 — корпус воздухопровода 2111-8119124 промежуточный; 7 — винт 1/76692/01; 8 — корпус 2111-8119026 воздухозаборника нижний; 9 — скоба 2108-8101110; 10 — кронштейн 2111-8119102 правый; 11 — винт 2114-5325388; 12 — фильтр 2111-8122020 воздушный; 13 — корпус 2111-8119025 воздухозаборника верхний; 14 — крышка 2111-8119116 фильтра; 15 — винт 1/76702/01; 16 — винт 1/76691/01; 17 — резистор 2123-8118022 добавочный; 18 — винт 2123-6302332;19 — винт 2114-5325388; 20 — патрубок 2123-8118096 подвода воздуха; 21 — электровентилятор 2111-8118020 отопителя; 22 — скоба 2108-8101110; 23 — моторедуктор 2110-8127200 заслонки отопителя; 24 — винт 1/76691/01

Кстати, а Вы знаете, что Lada Priora также комплектуется кондиционерами (HALLA и Panasonic), поэтому процесс замены отопителя Приоры может несколько отличаться. Например, чтобы заменить радиатор печки на Приоре с кондиционером HALLA демонтировать отопитель в сборе совсем не обязательно.

Автомобиль этой марки оборудован печкой жидкостной конструкции, которая объединяется с системой охлаждения силового агрегата. В её состав входят:

  • Устройство теплообмена, представлено радиатором, посредством которого происходит нагрев внешнего воздуха, поступающего в салон;
  • Приводимый во вращение электродвигателем вентилятор, способствует циркуляцию воздуха в салоне;
  • Заслонка, регулирующая поток поступающего холодного воздуха;

Заслонки, регулирующая и распределяющая поток поступающего тёплого воздуха в салон.

Рассматриваемое устройство обогрева салона установлено в моторном отсеке машины, поэтому предстоит проделать некоторый объём работы, чтобы к нему добраться.

Особенности печки Приоры

Климат-контроль этого автомобиля на некоторых вариантах рассчитан на установку кондиционера. Поэтому устройство этого прибора в этом случае немного другое, чем у отопителя ВАЗ-2110. В этой статье рассматривается стандартный вариант отопителя. Хотя они и имеют много общего. В состав печки (отопителя без кондиционера) «Приоры» входят следующие крупные узлы:

  1. Корпус печки.
  2. Система воздуховодов.
  3. Электронный блок управления отопителя (ЭБУ) с консолью управления.

Это, так сказать, три базовых узла. Все они, кроме ЭБУ, разбираются и состоят из различных подсистем. По совести говоря, блок управления при большом желании тоже можно разобрать. Но делать этого не стоит. Это тонкий электронный прибор, и отремонтировать его может только специалист. А вот с двумя другими есть варианты.

Корпус

После блока управления, корпус печки самый сложный объект. Дело в том, что он включает в себя несколько элементов:

  • Корпус, состоящий из двух частей.
  • Нагнетательный электромотор с вентилятором.
  • Малый обогревательный радиатор с патрубками.
  • Переменный резистор.
  • Воздушная заслонка отопителя.
  • Микромоторедуктор, привод заслонки отопителя.
  • Фильтр салона.

Все перечисленные элементы иногда выходят из строя, и их вполне возможно заменить самостоятельно, не прибегая к услугам специалиста.

Расположение и доступ

Как и на модели ВАЗ 2110 и модификациях, отопитель расположен вне салона. Находится он в моторном отсеке. Прямо под лобовым стеклом. От двигателя он отделён специальной матерчато-картонной перегородкой. А сверху закрыт пластиковым сдвоенным кожухом, который скрывает этот отсек, в котором установлены, кроме отопителя, ещё и тормозной вакуум и привод стеклоочистителей.

Чтобы получить доступ к печке «Приоры» эти элементы нужно демонтировать. Отсоединить шланги системы охлаждения. Выкрутить 3 крепёжные гайки и снять корпус. Этот процесс многократно описан и показан на прилагаемом видео. Поэтому повторять его здесь не стоит.

Фильтр салона

Чаще всего, выходит из строя, или вырабатывает свой ресурс именно эта часть. Он попросту забивается грязью и пылью. Выражается это в понижении интенсивности работы вентилятора. Иногда, он загрязняется до такой степени, что сгорает предохранитель печки. Нагрузка на электромотор вырастает настолько, что предохранитель просто «выбивает».Очиститель расположен на входе воздуха в отопитель. Около правого крыла автомобиля. Он закрыт декоративной пластмассовой крышкой.

Электродвигатель печки

Для снятия и замены электромотора печки, на «Приоре» без кондиционера приходится демонтировать отопитель полностью. Или хотя бы немного выдвинуть его вперёд. Дело в том, что мотор этот расположен сверху печки «Приоры» и находится под опорной частью ветрового стекла.

Резистор отопителя

Этот элемент служит своеобразным переключателем скорости вращения вентилятора. Имеет несколько ступеней по сопротивлению. Каждая ступень — это скорость. Неисправность резистора определить легко. Если не работает ни одна из скоростей кроме максимальной, то в 99 случаях из 100, это именно резистор. И только в 1 переключател, в блоке управления.

Признаки неисправности

Модель Лада 2170 получила печку жидкостной конструкции, которая соединена с системой охлаждения мотора. Радиатор является устройством теплообмена, за счет этого компонента нагревается воздух, поступающий в салон Приоры. Через радиатор постоянно циркулирует охлаждающая жидкость, эта деталь отопителя подвержена износу.

Проверить радиатор стоит в следующих случаях:

  • Печка перестала нормально греть.
  • Падает уровень охлаждающей жидкости.

Разобрав часть системы отопителя, вы увидите ржавый и, скорее всего, протекающий радиатор. Также подтеки могут быть в шлангах, патрубках и местах соединения этих элементов. Проверять теплообменник печки стоит только после того, как вы убедились, что в работе моторедуктора и заслонки дефектов нет.

Расположение и назначение резистора

Чтобы была успешно проведена замена резистора печки Приоры, необходимо знать, где находится эта деталь. Опытные водители, которые не раз уже сталкивались с проблемами в отопительной системе, могут усмехнуться при прочтении этих строк. А вот для неопытных автовладельцев такой вопрос является актуальным.

Найти реостат можно под жабо, если у вас автомобиль без кондиционера. В моделях с кондиционером этот механизм имеет немного другой вид и располагается в другом месте. Например, в машинах с климатическим оборудованием Panasonic найти реостат можно под левым дворником.

Функционирование реостата заключается в обеспечении нормального функционирования скоростей отопителя. Для него характерно электрическое сопротивление, которое определяет скорость превращения электромагнитной энергии в тепловую. Дополнительный резистор отопителя Приоры, или добавочный, а также реостат — это всё один и тот же элемент, который мы будем называть просто резистором.

Принцип работы печки

Панель управления отопителем на Приоре

Система кондиционирования может переставать дуть по разным причинам. Если печка дует холодным воздухом, при этом машина без кондиционера, водителю предстоит разбирать и производить замену некоторых элементов. Это может быть не работающий управляющий регулятор, вентилятор, кран отопителя или другой компонент системы отопления. В любом случае для начала давайте разберемся в принципе работы.

Теплый воздушный поток принудительно обдувает радиатор устройства благодаря вентилятору. Обороты последнего изменяются в зависимости от температуры внутри авто. Соотношения теплого и холодного воздушных потоков регулируются благодаря задвижке. Непосредственно в салон машины воздушный поток поступает через фильтрующий элемент, предназначенный для очистки воздуха. В салоне уже автовладелец выбирает, каким образом будет осуществляться обдув, регулируя положение заслонок на центральной консоли.

Блок управления отопителем Приора является основной конструктивной деталью, именно его регулятором управляет водитель. Блок управления печкой, производя регулировку и анализ всех необходимых параметров, настраивает мотор печки таким образом, чтобы он регулировал скорость функционирования вентилятором, а также положение воздушной заслонки.

Радиатор отопительного устройства

Ремонт резистора печки Лада Приора

Если вентилятор печки не работает в одном из положений или работает только в четвертом, а предохранитель в исправном состоянии, тогда необходимо проверить добавочный резистор. Перед снятием резистора обязательно отсоедините клемму от аккумуляторной батареи. Чтобы избежать короткого замыкания и выхода из строя электрооборудования автомобиля. Затем отсоедините жгут проводов от резистора и выкрутите винт крепления.

Для того чтобы разобрать резистор, вам необходимо открутить четыре болтика, и перед вами появится плата, закрепленная на корпусе. Затем выкручиваем винты крепления платы. Видно, что 2 проводки припаяны по краям, а 3 по центру. На два проводка припаян предохранитель, а на трех крепятся сопротивления. Для ремонта необходимо все выпаять. Затем определяем, в чем причина и что сгорело. Неисправную деталь заменяем на новую и собираем в обратной последовательности.

Если после замены или ремонта резистора через короткий промежуток времени проблема повторилась, то следует обратить внимание на сам мотор вентилятора отопителя салона. Возможно, ему требуется профилактика или полная замена на новый

На Ладе Приора без кондиционера резистор отсутствует. На ней подлежит замене реостат печки.

Как видно из описания, работа по замене и ремонту резистора может быть выполнена без особых усилий и финансовых вложений, но с обязательными навыками пайки.

Если у вас еще остались сомнения по самостоятельной замене и ремонту добавочного резистора, обратитесь к квалифицированному специалисту.

Печка Лады Приора работает только в max положении – причины неисправности

Хочу поделиться своим опытом по ремонту своей Приоры (с кондиционером Панасоник), а точнее печки в ней. Суть вот в чём – печка работает только в max положении. Во всех остальных — тишина. Есть несколько проблем которые приводят к этому. 1. В общем, на Приорах с кондиционером Панасоник стоит Регулятор Частоты Вращения (РЧВ) вентилятора. Как правило он сгорает, и на консоли начинает мигать кнопка обдува и вентилятор не дует.

Он находится под пластмассовым воздухозаборником со стороны водителя. Нужно снять дворники, открутить воздухозаборник…он будет прикручен двумя саморезами и к нему будет идти одна фишка.

Проблема в нём. Его либо заменить, но стоит он порядка 2000 руб., либо отремонтировать (я отремонтировал). 2. Ещё может быть плохой контакт в фишке. Я не нашел, как называется этот разъем, но провода печки идут через него. Может быть плохой контакт там.

Тут на сколько плохой контакт. Либо зачистить, припаять, заизолировать… либо перепаять весь разъем. 3. Барахлят переключатели на консоли. Это либо менять, либо ремонтировать.

Инструкция по замене радиатора печки

Если вам нужно поменять резистор печки или радиатор отопителя, систему в любом случае лучше будет демонтировать.

Чтобы произвести замену устройства, выполните следующие действия:

  1. Само отопительное устройство фиксируется на четырех или пяти гайках, в зависимости от комплектации и года выпуска авто. В этом нет ничего сложного, эти гайки необходимо выкрутить.
  2. Следующий шаг — самый сложный, вам необходимо демонтировать систему. Отопитель извлекается из моторного отсека под определенным углом. Желательно, чтобы на этом этапе вам кто-то помогал, поскольку снять устройство самостоятельно может быть проблематично.
  3. Когда устройство снято, вам необходимо будет выкрутить три самореза, фиксирующие непосредственно сам радиатор.
  4. Элемент просто извлекается из места установки и меняется на новый. Дальнейшие действия по сборке осуществляются в обратной последовательности.

Лайфхак: моторедуктор и другие комплектующие печки автомобиля Приора

Если на автомобиле Лада Приора лобовое стекло запотело и выглядит так как будто его заляпали жирными руками после поедания пиражков — водитель насторожись твоя печка течет! Поддержание нормальной температуры в салоне в разные времена года необходимо для того, чтобы чувствовать себя комфортно за рулем. Зимой от замерзания спасает печка на Приоре, которая выдает нужное человеку тепло. Но за ней нужно следить и готовить ее к зиме еще летом, потому что остаться без подогрева зимой – не самое большое удовольствие. Больные места системы, которые ломаются чаще других это моторедуктор и заслонка печки. Приора теплая машина — родная ДААЗ очень хорошо, греет, зимой теплая, потому что ее радиатор имеет правильное строение внутри жидкость циркулирует. Стоит поставить китайский Лузар, будете замерзать при -20 — проверено лично. Ставил я этот лузар, потом снял. Радиатор печки бывает для машин с кондиционером и без кондиционера. Устройство узла немножко различается. Блок печки автомобиля Приора обозначен ниже на рисунке. Как видим помимо блока вессь узел состоит из множества запчастей. На Приоре печка имеет обычное устройство – выделив время для диагностики, нужно полностью проверить всю систему, чтобы сделать «инвестицию» в будущее – зимой для ремонта нужно будет искать отапливаемый гараж. Если в Приоре дует холодным воздух, или слабо греет, это признаки того, что внутри что-то не так, и в этой неисправности предстоит разобраться.

Замена радиатора отопителя на Приоре с кондиционером

Через некоторое время завод-изготовитель начал комплектовать свои автомобили кондиционером (климатической установкой), например, HALLA или Panasonic (артикул: 21703-8101012). Конструкция нового отопителя Приоры с точки зрения обслуживания оказалась на много удобней. Теперь для замены печки не нужно демонтировать жабо, стеклоочистители, отопитель или вакуумный усилитель тормозов.

Необходимо только: снять шумоизоляцию моторного щита, снять шланг воздушного фильтра двигателя и уплотнитель в районе шлангов радиатора печки. Все! Сливаем тосол и снимаем радиатор на себя, в сторону двигателя.

Видео инструкция прилагается:

Таким образом, замена радиатора печки Приоры зависит не только от типа отопителя, но и от выбранного способа его замены. А как вы снимали радиатор печки на своем автомобиле? Какой способ больше подходит вам? Напомним, решение других проблем с печкой можно найти в этой статье.

Ключевые слова: печка лада приора | кондиционер лада приора

7

2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Какой должна быть цифровая приборная панель на Lada Vesta

Какое время разгона у Лада Ларгус до 100 км/ч

Фото Lada Granta FL (обновленный седан, хэтчбек, универсал и лифтбек)

Регламент технического обслуживания Лада Веста

Как проверить крыльчатку на наличие посторонних предметов

Первое, что надо сделать, если шумит вентилятор печки на “Приоре” — проверить крыльчатку и кожух. Это можно сделать без разборки системы климат-контроля и демонтажа крыльчатки. Таким образом можно удалить попавшие в отопитель листья, мелкие ветки, посторонние предметы.

Операция выполняется через отверстие для рециркуляции воздуха, которое находится в перчаточном отделении (бардачке). Проверка и очистка выполняется так:

засунуть руку в перчаточное отделение и нащупать подвижную заслонку;

нащупать пальцами на заслонку и открыть ее, потянув на себя (на ощупь заслонка напоминает небольшой пластиковый бочонок);

Примечание: крышка закреплена на петле и прижимается пружинами, прижимающими ее к кожуху, поэтому ее можно безопасно открыть, не сломав механизм.

пальцами проверить пространство возле крыльчатки на предмет наличия посторонних предметом и вытащить их, если таковые имеются;

вытащить руку (при этом крышка закроется под воздействием пружин).

Назначение отопительного моторедуктора на «Ладе Приоре»

Моторедуктор представляет собой устройство, состоящее из нескольких пластиковых шестерён, приводящихся в движение небольшим электрическим моторчиком. Главная задача моторедуктора — открывать и закрывать заслонку отопителя в зависимости от положения регулятора на приборной панели.

Моторедукторы на «Приору» выполняются только в пластиковых неразборных корпусах

Пластик, из которого изготовлены шестерни, довольно быстро приходит в негодность. После чего водитель вынужден менять редуктор. Ремонту это устройство не подлежит, потому что, во-первых, найти запасные части к нему не представляется возможным, а во-вторых, вскрыть пластиковый корпус редуктора без поломки не так-то просто. Так что вариант остаётся только один: замена.

Расположение моторедуктора

Моторедуктор на «Ладе Приоре» находится недалеко от расширительного бачка, под лобовым стеклом.

Моторедуктор на «Приоре» находится под лобовым стеклом у расширительного бачка

Он встроен в нишу на стенке моторного отсека и закрыт толстым слоем шумоизолирующего материала. Этот материал придётся снимать, так как иначе добраться до моторедуктора не получится.

Принцип работы печки – из чего она состоит на Приоре, артикулы

Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:

  • моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
  • вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
  • фильтр воздушный (21700-8122090-00);
  • регулятор частоты вращения мотора (2170-38127025-10);
  • моторедуктор заслонки отопительной системы (21700-8127200-10);
  • радиатор отопителя (21700-8101060-10);
  • шланг отводящий (21700-8101208-00);
  • патрубок отводящий (21700-8101200-10).
  • клапан рециркуляции (21700-811908-00);
  • вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
  • вакуумные шланги с обратным клапаном (21700-8119100-00);
  • электромагнитный клапан (21700-8119130-00);
  • воздушный фильтр (21700-8122020-00);
  • подводящий патрубок (21700-8101200-00);
  • моторедуктор заслонки (21700-8127200-00);
  • датчик температуры радиатора (21700-8101250-00);
  • радиатор (21700-8101060-00);
  • отводящий шланг (21700-810120800).

На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.

Устройство следующее:

  1. моторедуктор воздушного потока (2170-81271-00);
  2. датчик температуры воздуха (внутри машины) (11186-81280-50);
  3. блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
  4. резистор для установки скорости мотора (2123-81180-22);
  5. моторчик(мотор) печки (2111-81180-20);
  6. моторедуктор заслонки (2110-81272-00);
  7. воздушный фильтр (2110-81220-20);
  8. радиатор (2110-81010-60).

Радиатор отопления машины Приора, может работать в двух режимах: автоматическом и ручном.

  • Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
  • Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.

Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.

По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.

Поэтому включение отопления – один из способов охлаждения мотора. В салоне действительно станет жарко, потому что туда будет направлено все тепло, а двигатель это тепло будет отдавать все сильнее, температура охлаждающей жидкости снизится.

Резистор печки Лада Приора с кондиционером и без: замена

Началась эта маленькая неприятность два дня тому назад. Собираюсь вечером ехать домой. Сажусь в машину включаю музыку и поехал. Но что то в машине прохладно было на тот момент решил печку до кучи включить на первую скорость чтобы потеплее в машине стало, чтобы в комфорте ехать и музыку слушать. Но не тут то было. Еду и чувствую нет тепла.

Первое что подумал что за ерунда, фильтр салонный что ли забился. Ладно есть второе положение регулятора печки. Включаю второе положение и снова ничего не происходит. Вот зараза подумал я. Переключаю на третье положение печку, такая же ерунда. Никакого тебе тепла никакого тебе звука печки…Ну думаю остается последнее четвертое положение печки переключу на него и ооооооо…этот гул Боинга. …Шум такой что вспоминаешь шум взлетающего самолета…А эта сверхмощная вибрация звука печки которая пронеслась дробью по всему салону. Ощущения такие будто сейчас вся машина развалиться…

В общем вырубил печку и понеслись мысли…что да как…

Когда приехал домой, первым делом полез в инет на Драйв…Искать схожую причину такой поломки…Нашел буквально сразу и этакая маленькая но неприятная проблемка крылась в резисторе печки, который на приоре без кондиционера стоит под жабо.

Сегодня поехал в магазин автозапчастей и купил этот самый резистор печки. Поменял его сразу не отходя от магазина. Заменил этот резистор буквально за пять минут.Открутил три болта на жабо, вытащил это жабо. Там же стоит этот резистор который крепиться одним болтом. Открутил болт достал старый резистор установил новый резистор и все…Севши в машину включив печку на первую скорость сразу почувствовал поток теплого воздуха…Печка ожила с новым резистором.

Price tag: 220 ₽ Mileage 62200 km

Comments 11

Он так и будет гореть, если в холод запускать на первой скорости. Моторчик печки умирает потихоньку, но до конца ему еще долго)))) предохранитель на старои резисторе поменяй на медную перемычку сечением 0.5мм и будет запасной.

Да что то побаиваюсь впаивать перемычку. Ведь не даром там термопредохранитель стоит.

все будет нормально)

просто напрямую пускаешь, в случае сбоя выбьет не термопред на резисторе, а пред в блоке на печку)

поверь, проще и дешевле поменять предохранитель в блоке, чем разбирать все это!)

только что из сервиса, сделал себе перемычку)

Вот такая беда бывает когда в основном на холоде включаешь печку на первую скорость. В следующий раз сразу включай на 3 или 4 и пусть чуток моторчик разработается и потом можно первую, тогда не будет такой беды. Сам резистор можно легко отремонтировать — там идет впаеный предохранитель, У тебя на фото резистора видно, он блестящий такой. Вот он и сгорает. Можно его даже накрайняк убрать и сделать на прямую, просто впаять кусок провода. С первой приорой такаяже хрень была

Спасибо за совет. Сделать на прямую тоже можно но боязно как то.

Совет, не пользуйся больше первой скоростью, а на старом поменяй термопредохранитель и он должен заработать

Конечно с большим удовольствием поменял термопредохранитель меньшими растратами, но в городе к сожалению негде его приобрести. Пришлось покупать новый.

Совет, не пользуйся больше первой скоростью, а на старом поменяй термопредохранитель и он должен заработать

Подскажи пожалуйста: а чем опасна первая скорость? Тем, что предохранитель из-за низкого обдува перегревается и сгорает? У меня та же ситуация была. В сервисе просто провод напояли…

да, но больше опасна тем что в холод вентилятор вовсе не запускается

Материалы: https://www.drive2.com/l/7880785/

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
