Блоки под капотом

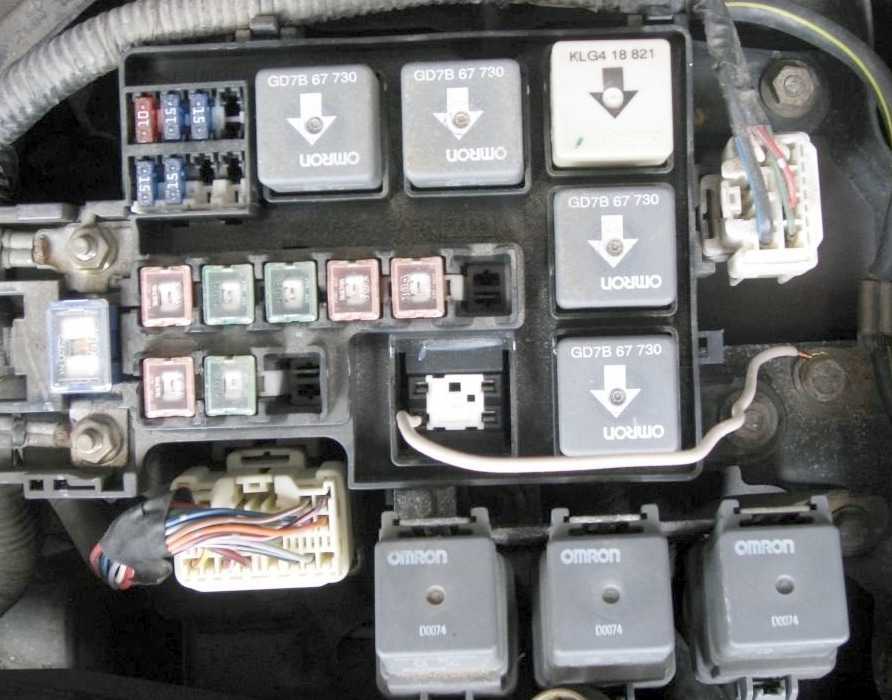

Основной блок
Устанавливается в левой части моторного отсека рядом с аккумулятором.
Вариант 1
Схема с крышки блока
Схема
Расшифровка
| 1 | 30А AD FAN — Дополнительный вентилятор охлаждения для кондиционера воздуха |
| 2 | 30А INJ — Система впрыска топлива |
| 3 | 100А MAIN — Для защиты всех электрических систем |
| 4 | 30А COOLING FAN — Вентилятор охлаждения |
| 5 | 40А HEATER — Нагреватель кондиционер воздуха |
| 6 | 40А IG KEY Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей |
| 7 | 40А BTN — Предохранители 6, 8, 9 и 11 на панели предохранителей |
| 8 | 60А ABS — АБС |
| 9 | 15А TAIL — Задние фонари, Габариты |
| 10 | 15А HAZARD — Аварийная световая сигнализация, указатели поворотов |
| 11 | 15А STOP — Стоп-сигналы |
| 12 | 15А FOG — Передние противотуманные фары |
| 14 | 15А HEAD LOW — Фары (ближний свет) |
| 15 | 15А HEAD HI — Фары (дальний свет) |
| MAIN RELAY — Главное реле | |
| COOLING FAN — Реле вентилятора охлаждения |
Вариант 2
Схема
Описание
| 1 | 30А AD FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 2 | 60А ABS — Анти блокировочная система тормозов (АБС), предохранитель для различных цепей |
| 3 | 40А IG KEY — Предохранитель для различных цепей |
| 4 | Резерв |
| 5 | 40А BTN — Освещение салона, центральный замок |
| 6 | 40А HEATER — Отопитель |
| 7 | 30А COOLING FAN — Электродвигатель вентилятора системы охлаждения |
| 8 | Резерв |
| 9 | 40А R. DEF — Обогреватель заднего стекла / стекла задней двери |
| 10 | 30А INJ — Система управления двигателем |
| 11 | 15А FOG — Противотуманные фары |
| 12 | Резерв |
| 13 | 10А HORN — Звуковой сигнал |
| 14 | 10А HAZARD — Аварийная сигнализация |
| 15 | 15А TAIL — Габаритные огни, подсветка комбинации приборов |
| 16 | 10А HEAD C/U — Предохранитель для различных цепей |
| 17 | Резерв |
| 18 | 15А DEICER — Предохранитель для различных цепей |
| 19 | 15А STOP — Стоп-сигналы |
| 20 | 15А HEAD R — Правая фара |
| 21 | 15А HEAD L — Левая фара |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 100А MAIN — Главный предохранитель |
Вариант 3

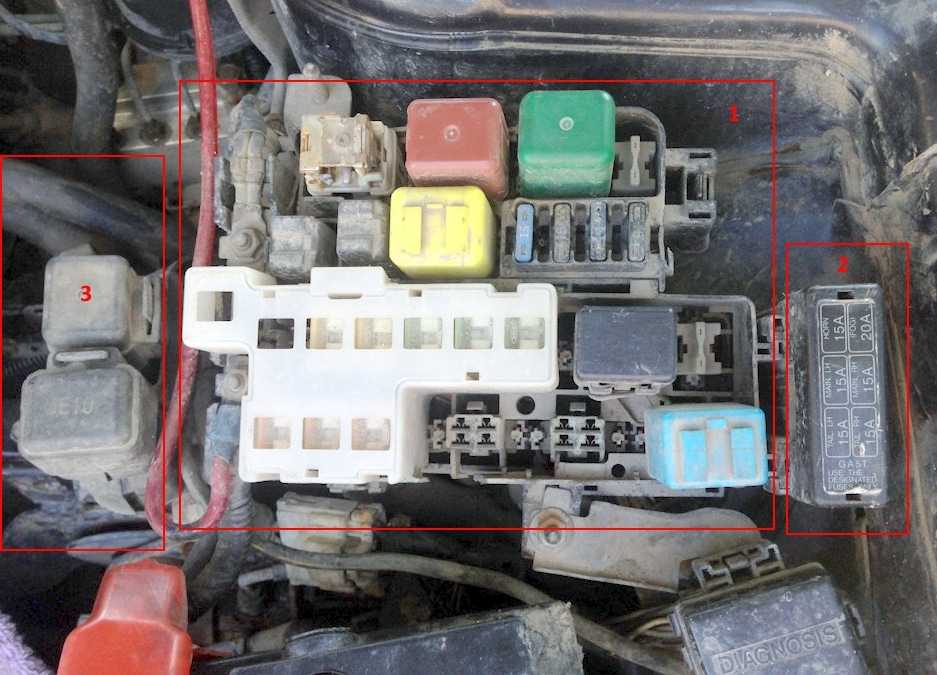

Фотография

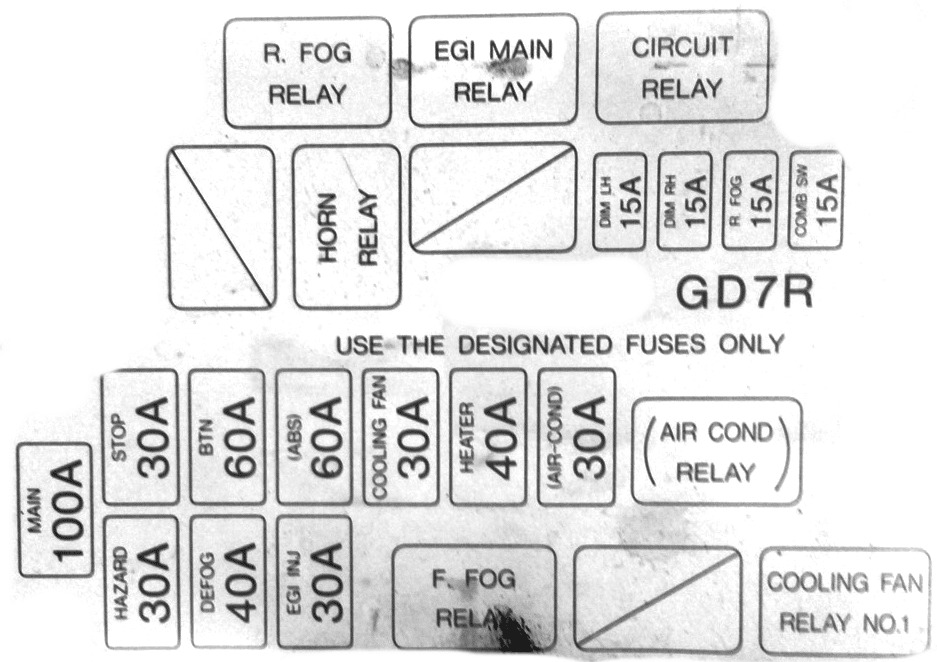

Схема с крышки блока
Обозначение
- EGI INJ 30A, Система впрыска топлива
- DEFOG 40A, Обогрев заднего стекла
- MAIN 100A, Общий для всего оборудования
- IG KEY 30A, радио, люк, поворотники, электрика двигателя, стеклоподъемники, система зажигания
- HEATER 40A, печка, кондиционер
- BTN 40A, дверные замки, электропривода сидений
- COOLING FAN 30A, вентилятор охлаждения
- AD FAN 30A, дополнительный вентилятор охлаждения
- ABS 60A, АБС
- TAIL 15A, задние фонари, габаритные огни, подсветка приборной панели, подсветка номера, выключатели освещения
- HORN 15A, сигнал
- ABS 20A, АБС
- H/L-L 15A, левая фара головного света
- H/L-R 15A, правая фара головного света
- AIR CON RELAY Реле кондиционера
- HORN RELAY Реле сигнала
- H/L RELAY Реле фар
Реле
Элементы реле устанавливаются опционально как в блоках так вне их и с левой и с правой стороны моторного отсека (реле вентиляторов системы охлаждения, обогрева, АБС, свечей накала и т.д.).
Салонный блок предохранителей — бортжурнал Mazda 626 «Барбара» Американка 2002 года на DRIVE2
Продолжаем расшифровку предохранителей. Теперь салонный блок, который в ногах у водителя.
Обозначение на крышке
Мои предохранители
Общая схема с обозначением
Ну и теперь расшифровка:1 AUDIO — номинал 15A, аудио система2 ROOM — номинал 15A, салонное освещение, освещение в багажнике3 S.ROOF — номинал 15A, люк4 METER — номинал 10A, датчики и огни заднего хода5 D.LOCK — номинал 30A, привода дверных замков6 HAZARD — номинал 15A, аварийные огни7 A/B&ABS — номинал 10A, подушки безопасности, анти блокировочная система8 — — —9 A/C — номинал 10A, кондиционер10 — — —11 TURN — номинал 10A, указатели поворотов12 WIPER — номинал 20A, Дворники и стеклоочестители13 P.WIND — номинал 30A, стеклоподъемники14 — — —15 RADIO — номинал 15A, аудио система, уличные боковые зеркала16 ENGINE — номинал 10A, система управления двигателем17 ILLUMI — номинал 10A, подсветка номера, габариты, приборная панель18 STOP — номинал 15A, стоп сигналы, звуковой сигнал, круиз контроль19 CIGAR — номинал 15A, прикуриватель, часы, радио, боковые зеркала20 — — —21 — — —22 P.SEAT — номинал 30A, электропривода сидений23 M.DEF — номинал 15A, Подогрев зеркал
24 P.POINT — номинал 15A, прикуриватель

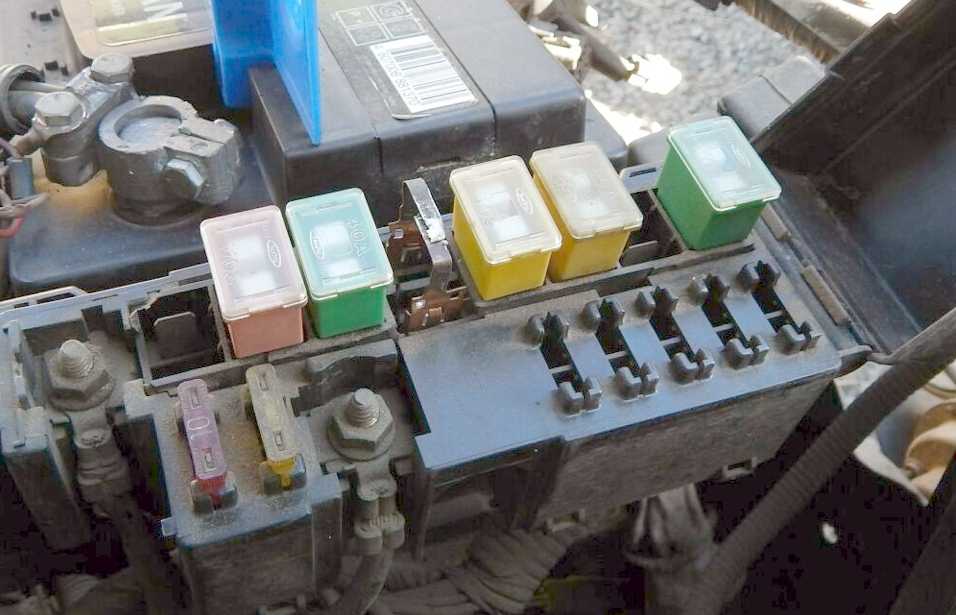

Блок под капотом
Устанавливается рядом с аккумулятором
Схема
Обозначение
- 30А Обогрев выпускного коллектора
- 30А Впрыск топлива
- 30А Аварийна сигнализация / 40А Омыватель фар
- 80А Главный предохранитель
- 60А Центральный замок, Генератор
- 30А Вентилятор
- 60А ABS — АБС
- 40А Вентилятор отопителя
- 15А Кондиционер
- Резерв
- 15А Полный привод
- 15А Фара ближнего света — левая
- 15А Фара ближнего света — правая
- 20А Фара дальнего света — левая
- 20А Фара дальнего света — правая
- 40А Вентилятор отопителя
- 30А Вентилятор
- Резерв
- 80А Основной предохранитель
- Резерв
- 30А Аварийная сигнализация
- 30А Вентилятор кондиционера
Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.
Как поменять предохранители Мазда 6
Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.
Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.
Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.
Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.
Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.
Какие предохранители ставить на Мазда 6 GJ?
Оригинальный номер основного блока (в салоне) — GHP966730, средняя цена 1089 руб., блока предохранителей под капотом — D07A67S99B, средняя цена 2061 руб.
- 30А C244-67-S99 — 133 руб.
- 7,5А 9970-51-307 — 44 руб.
- 10А 9970-51-310 — 44 руб.
- 15А 9970-51-315 — 131 руб.
- 20А 9970-51-320 — 87 руб.
- 25А 9970-51-325 — 40 руб.
1
Блок предохранителей Мазда 6 2016 года под капотом.
4
Схема расположения предохранителей, щипцы для замены, запасные предохранители.
6
Схема расположения предохранителей со стороны моторного отделения.
7
Расшифровка назначений предохранителей со стороны двигателя.
8
Блок предохранителей в салоне под панелью слева.
12
13
Схема расположения предохранителей со стороны салона.
14
Расшифровка назначений предохранителей со стороны салона.
15
Взять щипцами нужный предохранитель.
17
Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.
18
Вставить новый предохранитель.
19
22
Установить крышку в салоне.
Предохранители Mazda 626 (GF), 1997
Номер (Ток, А) Обозначение Защищаемая цепь
1 (15 А) R. SOCKET Дополнительное оборудование*, предохранитель для различных цепей
2 (20 А) WIPER Стеклоочистители и омыватели
3 (15 А) A/C Кондиционер*, электропривод люка», предохранитель для различных цепей
4 (15 А) RADIO Магнитола», предохранитель для различных цепей
5 (10 А) R.WIPER Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для различных цепей
6 (7,5 А) ST / SG Блок управления двигателем
7 —
8 (10 А) ROOM Освещение салона, подсветка багажника / багажного отделения
9 (7,5 А) MIRR DEF Подогрев зеркал, предохранитель для различных цепей
10 —
11 (30 А) DOOR LOCK Центральный замок*, предохранитель для различных цепей
12 (15 А) TAIL Предохранитель для различных цепей
13 —
14 (10 А) ENGINE Система управления двигателем, система ABS*
15 (10 А) METER Комбинация приборов, указатели поворотов, фонари заднего хода
16 (20 А) P.WIND Электропривод стеклоподъемников
17 (30 А) P.WIND Электропривод стеклоподъемников
Второй вариант защитных элементов в салоне
| № | Номинал | А | Защитная цепь |
|---|---|---|---|
| № 1 | R.SOCKET | А-15 | Для других цепей электрооборудования. |
| № 2 | WIPER | А-20 | Защищает стеклоомыватели. |
| № 3 | A/C | А-15 | Отвечает за климат-контроль. |
| № 4 | RADIO | А-15 | Защищает аудиосистему. |
| № 5 | R.WIPER | А-10 | Отвечает за работу задних дворников. |
| № 6 | ST/SG | А-7,5 | Отвечает за исправность бортового компьютера. |
| № 7 | – | – | Свободный. |
| № 8 | ROOM | А-10 | Отвечает за свет внутри салона и в багажнике. |
| № 9 | MIRR DEF | А-7,5 | Защищает обогрев зеркала. |
| № 10 | – | – | Свободный. |
| № 11 | DOOR LOCK | А-30 | Отвечает за работу замков дверей. |
| № 12 | TAIL | А-15 | Свободный |
| № 13 | – | – | Свободный |
| № 14 | ENGINE | А-10 | Отвечает за работу бортового компьютера и ABS. |
| № 15 | METER | А-10 | Отвечает за фары движения назад, повороты и приборную панель. |
| № 16 | P/WIND | А-20 | Защищает стеклоподъемники. |
| № 17 | P/WIND | А-30 | Защищает стеклоподъемники. |
1.51. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Электрическое оборудование автомобиля защищено от повреждения при электрической
перегрузке с помощью предохранителей.
| Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. |
Блок предохранителей со стороны водителя
Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей со стороны водителя
| Описание | Ток, А | Защищаемые компоненты |
| A/BAG | 10 | Надувная подушка безопасности |
| TURN LAMP | 10 | Лампа указателя поворота |
| METER | 10 |
Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал |
| ILLUMI | 10 | Подсветка выключателя |
| POWER SOCKET | 15 | Лампа багажного отсека, розетка электропитания |
| HAZARD | 15 | Лампа аварийной сигнализации |
| STOP | 15 | Лампа стоп-сигнала, АБС |
| TAIL (RH) | 10 |
Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя |
| TAIL (LH) | 10 | Лампа габаритного света (левая задняя/ правая передняя) |
| CIGAR | 15 | Прикуриватель |
| AUDIO | 10 | Аудиосистема, электропривод зеркала заднего вида |
| WIPER (FRT) | 15 | Стеклоочиститель, омыватель (передний), люк |
| WIPER (RR) | 15 | Стеклоочиститель (задний). Омыватель (задний) |
| (WARMER) | 15 | Обогрев переднего сидения |
| MIRROR DEF | 10 | Обогреватель наружного зеркала заднего вида |
| START | 10 |
Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением) |
Блок предохранителей в моторном отсеке
| . |
Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей в моторном отсеке.
| Описание | Ток, А | Защищаемые компоненты |
| ABS | 15 | ABS |
| PR FOG | 10 | Задние противотуманные фонари |
| F/FOG | 15 | Передние противотуманные фары |
| MAIN | 80 | Аккумуляторная батарея без подзарядки |
| IG1 | 30 |
Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A |
| BLOWER | 30 | Отопитель |
| COOLING | 30 | Вентилятор системы охлаждения |
| ABS 1 | 30 | АБС |
| COND. FAN | 20 | Вентилятор конденсатора |
| HEAD-HI | 15 | Лампа дальнего света |
| HEAD-LOW | 15 | Лампа ближнего света |
| EMS | 10 | Датчики двигателя |
| INJECT | 15 | Инжектор, датчик кислорода |
| F/PUMP | 10 | Топливный насос |
| ECU | 10 | Блок управления двигателем, блок ЕСАТ, главное реле |
| RELAY | 10 |
Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности) |
| HLLD | 10 | Регулировка угла наклона света фар |
| MAIN RELAY | 25 |
Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A |
| S/ROOF | 15 | Люк |
| HEAD | 25 |
Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А |
| IG2 | 30 | |
| TNS | 15 |
Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| HORN | 10 | Звуковой сигнал |
| RRDEF | 25 | Обогреватель заднего стекла |
| ABS 2 | 30 | AБC |
| P/WIN | 30 | Электрический стеклоподъемник |
| BTN | 30 |
Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A |
| D/LOCK | 25 | Центральный замок дверей |
| IG COIL | 15 | Катушка зажигания |
| ROOM | 15 |
Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал |
Для Европы
рестайлинг, 5 поколение, 12.1999 — 09.2002, Лифтбек
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 1.8 л, 101 л.с., Бензин, МКПП, Передний (FF) | ||||
| 1.8 MT Comfort | 01.2000 — 08.2002 | FP-DE | GF | |
| 1.8 MT Exclusive | 01.2000 — 08.2002 | FP-DE | GF | |
| 2.0 л, 115 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 115 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 136 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 MT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 136 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 AT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 110 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 10.2000 — 08.2002 | RF-T | GF | |
| 2.0TD MT Exclusive | 10.2000 — 08.2002 | RF-T | GF |
рестайлинг, 5 поколение, 12.1999 — 08.2002, Седан
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 1.8 л, 101 л.с., Бензин, МКПП, Передний (FF) | ||||
| 1.8 MT Comfort | 01.2000 — 08.2002 | FP-DE | GF | |
| 1.8 MT Exclusive | 01.2000 — 08.2002 | FP-DE | GF | |
| 2.0 л, 115 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 115 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 136 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 MT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 136 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 AT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 110 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 10.2000 — 08.2002 | RF-T | GF | |
| 2.0TD MT Exclusive | 10.2000 — 08.2002 | RF-T | GF |
рестайлинг, 5 поколение, 12.1999 — 09.2002, Универсал
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 1.8 л, 101 л.с., Бензин, МКПП, Передний (FF) | ||||
| 1.8 MT Comfort | 01.2000 — 08.2002 | FP-DE | GF | |
| 1.8 MT Exclusive | 01.2000 — 08.2002 | FP-DE | GF | |
| 2.0 л, 115 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 115 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 136 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 MT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 136 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 AT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 110 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 10.2000 — 08.2002 | RF-T | GF | |
| 2.0TD MT Exclusive | 10.2000 — 08.2002 | RF-T | GF |
Для Европы
рестайлинг, 5 поколение, 12.1999 — 09.2002, Лифтбек
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 1.8 л, 101 л.с., Бензин, МКПП, Передний (FF) | ||||
| 1.8 MT Comfort | 01.2000 — 08.2002 | FP-DE | GF | |
| 1.8 MT Exclusive | 01.2000 — 08.2002 | FP-DE | GF | |
| 2.0 л, 115 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 115 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 136 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 MT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 136 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 AT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 101 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 01.2000 — 09.2000 | RF-T | GF | |
| 2.0TD MT Exclusive | 01.2000 — 09.2000 | RF-T | GF | |
| 2.0 л, 110 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 10.2000 — 08.2002 | RF-T | GF | |
| 2.0TD MT Exclusive | 10.2000 — 08.2002 | RF-T | GF | |
рестайлинг, 5 поколение, 12.1999 — 08.2002, Седан
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 1.8 л, 101 л.с., Бензин, МКПП, Передний (FF) | ||||
| 1.8 MT Comfort | 01.2000 — 08.2002 | FP-DE | GF | |
| 1.8 MT Exclusive | 01.2000 — 08.2002 | FP-DE | GF | |
| 2.0 л, 115 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 115 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 136 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 MT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 136 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 AT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 101 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 01.2000 — 09.2000 | RF-T | GF | |
| 2.0TD MT Exclusive | 01.2000 — 09.2000 | RF-T | GF | |
| 2.0 л, 110 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 10.2000 — 08.2002 | RF-T | GF | |
| 2.0TD MT Exclusive | 10.2000 — 08.2002 | RF-T | GF | |
рестайлинг, 5 поколение, 12.1999 — 09.2002, Универсал
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 1.8 л, 101 л.с., Бензин, МКПП, Передний (FF) | ||||
| 1.8 MT Comfort | 01.2000 — 08.2002 | FP-DE | GF | |
| 1.8 MT Exclusive | 01.2000 — 08.2002 | FP-DE | GF | |
| 2.0 л, 115 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 115 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS | GF | |
| 2.0 л, 136 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 MT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 136 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT Exclusive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 AT Sportive | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 101 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Exclusive | 01.2000 — 09.2000 | RF-T | GF | |
| 2.0TD MT Comfort | 01.2000 — 09.2000 | RF-T | GF | |
| 2.0 л, 110 л.с., Дизель, МКПП, Передний (FF) | ||||
| 2.0TD MT Comfort | 10.2000 — 08.2002 | RF-T | GF | |
| 2.0TD MT Exclusive | 10.2000 — 08.2002 | RF-T | GF | |
Ремонт
Прежде, чем приступить к инструментальной проверке системы электрооборудования, необходимо визуально определить состояние самых простых элементов системы — предохранителей, проводов и разъемов.
Для более детального осмотра, разборки и ремонта вам понадобятся следующие инструменты:
- вольтметр;
- омметр;
- набор со щупами;
- накидной провод.
Решение основных проблем с электрооборудованием, с которыми можно справиться самостоятельно.
- Проверка напряжения. При помощи вольтметра проверьте целостность участка электроцепи между аккумулятором и элементом электрооборудования.
- Короткое замыкание. Вольтметр или контрольную лампочку подсоедините к клеммам подключения предохранителя. В норме напряжения не будет. Так нужно проверить провод на всем участке. На том месте, где лампочка загорается, происходит короткое замыкание.
- Надежность заземления. При отсоединенном аккумуляторе, провода контрольной лампочки подносят к “массе” источника питания и к проверяемому элементу. При загоревшейся лампочке, отмечают, что заземление в норме.
- Разрыв в цепи. Эта поломка чаще всего обусловлена проблемами в соединении. Иногда можно просто потрясти подозрительный провод, и проблема самоустранится.
Несмотря на то, что многие проблемы с электрооборудованием можно решить самостоятельно, рекомендуем все-таки доверить решение данных проблем профессионалам. Диагностика и ремонт автомобильного оборудования требует специальных знаний и опыта.
Блоки под капотом
В моторной отсеке могут устанавливаться несколько блоков с предохранителями и реле:
- Основной блок
- Дополнительный
- Реле
Основной блок
Расположен в левой части подкапотного пространства, рядом с аккумулятором. Актуальное назначение будет на Вашей защитной крышке.
Схема
Назначение
- MAIN — 100A главный предохранитель
- HAZARD — 30A аварийная сигнализация
- DEFOG — 40A обогрев заднего стекла
- EJI INJ — 30A система впрыска топлива
- F.FOG RELAY — реле передних противотуманных фар
- COLING FAG RELAY NO1 — реле вентилятора охлаждения
- STOP — 30A лампы стоп-сигналов
- BTN — 60A дверные замки, электропривод сидений
- ABS — 60A анти блокировочная система тормозов (АБС)
- COLING FAG — 30A вентилятор охлаждения
- HEATER — 40A отопитель, кондиционер
- AIR COND — 30A кондиционер
- AIR COND RELAY — реле кондиционера
- HORN RELAY — реле звукового сигнала
- DIM LH — 15A ближний свет левой фары
- DIM RH — 15A ближний свет правой фары
- R.FOG — 15A задние противотуманные фары
- COMB SW — 15A под рулевые переключатели поворотов и дворников
- R.FOG RELAY — реле задних противотуманных фар
- EGI MAIN RELAY — реле управления двигателя
- CIRCUIT RELAY — реле бензонасоса
Дополнительный блок
Схема
Обозначение
- TAIL LH — 15A Габариты левые
- TAIL RH — 15A Габариты правые
- MAIN LH — 15A Фара левая
- MAIN RH — 15A Фара правая
- HORN — 15A Сигнал
- FOG — 20A Противотуманные фары
Реле
В зависимости от региона поставки отдельные реле находятся как около основного блока так и с правой стороны моторного отсека.
Тут могут устанавливаться реле вентиляторов системы охлаждения, реле обогрева, реле противотуманных фар и т.д.
На этом мы заканчиваем статью. А если Вам есть чем её дополнить, то мы будем рады Ваши комментария.
Обслуживание
Электроцепи на Мазда 626 защищены набором предохранителей, выключателей и перемычек.
Предохранители выполняют огромную задачу в системе электропитания автомобиля. Каждый предохранитель отвечает за свой участок электрической цепи. Выход из строя этой малоприметной детали грозит неполадками во всей системе в целом. Мини-предохранители располагаются в блоке предохранителей.
Эти блоки находятся на левой стороне приборов и под панелью с водительской стороны.
Еще одним важным элементом электрооборудования является реле для передачи электросигналов. В электросистеме Мазда 626 при помощи реле функционируют указатели поворотов, таймер замков, звуковой сигнал, подфарники, прочая оптика, стеклоочистители.
Блок в салоне
Он находится на стойке, около ноги водителя, за защитной крышкой.
Левый руль Правый руль
Вариант 1
Пример схемы с крышки блока
Схема
Описание 1
| 1 | 15A S/WRM — Подогрев сидений |
| 2 | 20А H/CLN — Очиститель фар |
| 3 | 15/20А RADIO — Аудио система, центральная консоль, часы, магнитола |
| 4 | 15А А/С — Кондиционер, Люк |
| 5 | 10А R/WIPER — Очиститель заднего стекла |
| 6 | 10А ENG — Управление двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Внутренне освещение |
| 9 | 10А MIRR/DEF — Обогрев зеркал |
| 10 | 15A S/WRM — Подогрев сидений |
| 11 | 30А DOOR LOCK — Центральный замок |
| 12 | 15/20А TAIL — Фары задние, габариты |
| 13 | 20А WIPPER — Стекло очиститель / омыватель |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | Резерв |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |
Описание 2
| 1 | 15А R. SOCKET — Дополнительное оборудование (прикуриватель), предохранитель для различных цепей |
| 2 | 20А WIPER — Стеклоочистители и омыватели |
| 3 | 15А A/C — Кондиционер, электропривод люка, предохранитель для различных цепей |
| 4 | 15А RADIO — Магнитола, предохранитель для различных цепей |
| 5 | 10А R.WIPER — Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для различных цепей |
| 6 | 7,5А ST / SG — Блок управления двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Освещение салона, подсветка багажника / багажного отделения |
| 9 | 7,5А MIRR DEF — Подогрев зеркал, предохранитель для различных цепей |
| 10 | Резерв |
| 11 | 30А DOOR LOCK — Центральный замок, предохранитель для различных цепей |
| 12 | 15А TAIL — Габариты, фары |
| 13 | Резерв |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | 20А P.WIND — Электро привод стеклоподъемников |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |
Фото — пример
Схема с крышки блока
Схема
Назначение
| 1 | 15А AUDIO — аудио система |
| 2 | 15А ROOM — салонное освещение, освещение в багажнике |
| 3 | 15А S.ROOF — люк |
| 4 | 10А METER — датчики и огни заднего хода, приборная панель |
| 5 | 30А D.LOCK — привода дверных замков, центральный замок |
| 6 | 15А HAZARD — аварийные огни |
| 7 | 10A А/B ABS — подушки безопасности, анти блокировочная система АБС |
| 8 | Резерв |
| 9 | 10А A/C — кондиционер |
| 10 | Резерв |
| 11 | 10А TURN — указатели поворотов |
| 12 | 20А WIPER — дворники и стекло очистители |
| 13 | 30А P.WIND — стеклоподъемники |
| 14 | Резерв |
| 15 | 15А RADIO — аудио система, уличные боковые зеркала |
| 16 | 10А ENGINE — система управления двигателем |
| 17 | 10А ILLUMI — подсветка номера, габариты, приборная панель |
| 18 | 15А STOP — стоп сигналы, звуковой сигнал, круиз контроль |
| 19 | 15А CIGAR — прикуриватель, часы, радио, боковые зеркала |
| 20 | Резерв |
| 21 | Резерв |
| 22 | 30А P.SEAT электропривода сидений |
| 23 | 15А M.DEF — подогрев зеркал |
| 24 | 15А P.POINT — питание дополнительного оборудования |
Замена предохранителей
При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел
Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:
- Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
- Устранить причину перегорания предохранителя.
- Заменить предохранитель на новый с соответствующим номером и силой тока.
- Подключить клеммы к аккумулятору и завести двигатель.
В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.
Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.
Блок в салоне
Находится под панелью приборов со стороны водителя.
Пример схемы 1
Пример схемы 2
Схема
Описание
| 1 | 15 | Audio | Аудио |
| Digital Clock | Цифровые часы | ||
| Power Antenna | Антенна питания | ||
| Theft-Detrrent Control | Контроль за кражами и противодействием | ||
| Sound Warning | Звуковое предупреждение | ||
| Remote Control Mirror | Зеркало с дистанционным управлением | ||
| Cigarette Lighter | Прикуриватель | ||
| 2 | 20 | Headlight Cleaner | Очиститель фар |
| 3 | 15 | Ignition System | Система зажигания |
| Fuel Injection System | Система впрыска топлива | ||
| Engine Control System | Система управления двигателем | ||
| 4 | 10 | Meters & Warning Lights | Счетчики и сигнальные лампы |
| 5 | 20 | Cooling Fan System | Система охлаждающего вентилятора |
| Heater & Air Conditioner (Mechanical & Logical) | Обогреватель и кондиционер (механический и логический) | ||
| 6 | 15 | Sliding Sunroof | Сдвижной люк |
| 7 | 15 | Turn & Hazard Flasher Lights | Поворотные и аварийные проблесковые огни |
| Power Steering Control | Гидроусилитель руля | ||
| 4WS Control System | Система управления 4WS | ||
| ABS Control System | Система управления ABS | ||
| 8 | 30 | Power Window | Стеклоподъемник |
| AAS Control System | Система управления AAS | ||
| 9 | 30 | Rear Window Defroster | Обогрев заднего стекла |
| 10 | 15 | Rear Wiper & Washer | Задний дворник и омыватель |
| 11 | 20 | Front Wiper & Washer | Передний дворник и омыватель |
| 12 | 15 | Automatic Shoulder Belt | Автоматический наплечный ремень |
| 13 | 30 | Power Door Lock | Замок двери с электроприводом |
| 14 | 15 | Stop Lights | Стоп-сигналы |
| High Mounted Stop Light | Высокий стоп-сигнал | ||
| Horn | Сигнал | ||
| 15 | 15 | Turn & Hazard Flasher Lights | Поворотные и аварийные проблесковые огни |
| 16 | 15 | Headlight | Фара |
| Theft-Detrrent Control | Контроль за кражами и противодействием | ||
| Sound Warning | Звуковое предупреждение | ||
| EC-AT Control System | Система управления EC-AT | ||
| Power Antenna | Антенна питания | ||
| Sliding Sunroof | Сдвижной люк | ||
| Ignition System | Система зажигания | ||
| Rear Hatch | Задний люк | ||
| Luggage Compartment Light | Освещение багажного отделения | ||
| Meters & Warning Lights | Счетчики и сигнальные лампы | ||
| Audio | Аудио | ||
| Digital Clock | Цифровые часы | ||
| 17 | 15 | Tail Lights | Задние фонари |
| Glove Box Light | Свет перчаточного ящика | ||
| Parking Lights | Парковочные огни | ||
| Front Side Marker Lights | Передние боковые габаритные огни | ||
| Rear Side Marker Lights | Задние габаритные огни | ||
| Illumination Lights | Освещение | ||
| 18 | 15 | Front Fog Lights | Передние противотуманные фары |
Блок предохранителей и реле Mazda 6 с 2002
- Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
- Где находится блок предохранителей и реле мазда 6
- В салоне, внизу слева от ноги водителя.
- Расшифровка
| Предохранитель | Номинал,A | Назначение | |
| 1 | ENGINE IG | 15 | Система управления двигателем |
| 2 | METERIG | 15 | Комбинация приборов |
| 3 | SEAT | 15 | Обогреватель сидений, обогреватель заднего стекла |
| 4 | M.DEF | 7,5 | Подогрев зеркал, предохранитель для различных цепей* |
| 5 | WIPER | 20 | Стеклоочистители и омыватели |
| 6 | SAS | 15 | Антиблокировочная система тормозов, система активной безопасности (подушки безопасности) |
| 7 | BACK | 5 | Фонарь заднего хода* |
| 8 | A/C | 15 | Кондиционер |
| 9 | METER ACC | 5 | Комбинация приборов |
| 10 | CIGAR | 15 | Предохранитель прикуривателя мазда 6 |
| 11 | ROOM | 15 | Освещение салона, подсветка багажника / багажного отделения |
| 12 | R.WIPER | 10 | Стеклоочиститель заднего стекла / стекла задней двери* |
| 13 | MIRROR | 5 | Управление зеркалами |
| 14 | — | — | — |
| 15 | P/WIND | 20 | Электропривод стеклоподъемников |
| 16 | DOOR LOCK | 30 | Центральный замок |
| 17 | P/WIND | 30 | Электропривод стеклоподъемников |
- Реле в салоне автомобиля мазда 6
- 21 — реле вентилятора отопителя, 22 — реле топливного насоса
- Блок реле и предохранителей в моторном отсеке
- расшифровка предохранителей
| Предохранитель | Номинал, A | Цепь предохранителя | |
| 1 | SPARE | 20 | — |
| 2 | SPARE | 15 | — |
| 3 | SPARE | 10 | — |
| 4 | — | — | — |
| 5 | GLOW SIG | 5 | — |
| 6 | INJ | 15 | Система управления двигателем |
| 7 | ENG BAR | 10 | Датчик расхода воздуха, система управления двигателем |
| 8 | ENG BAR2 | 15 | Кислородный датчик |
| 9 | HEAD LR | 15 | Ближний свет (правая фара) |
| 10 | HEAD LL | 15 | Ближний свет (левая фара) |
| 11 | HEAD HL | 10 | Дальний свет (левая фара) |
| 12 | HEAD HR | 10 | Дальний свет (правая фара) |
| 13 | — | — | — |
| 14 | HAZARD | 10 | Аварийная сигнализация |
| 15 | STOP | 15 | Стоп-сигналы |
| 16 | ENG+B | 10 | Электронный блок управления двигателем и АКПП |
| 17 | — | — | — |
| 18 | FUEL PUMP | 20 | Топливный насос |
| 19 | IG KEY 1 | 40 | Предохранитель для различных цепей |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | GLOW | 40 | — |
| 23 | IG KEY 2 | 30 | Предохранитель для различных цепей |
| 24 | BLOWER | 40 | Электродвигатель вентилятора отопителя |
| 25 | BTN | 40 | Освещение салона, центральный замок |
| 26 | HEATER | 20 | Отопитель |
| 27 | DEFOG | 40 | Обогреватель заднего стекла / стекла задней двери |
| 28 | ABS | 60 | Антиблокировочная система тормозов, предохранитель для различных цепей |
| 29 | AD FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 30 | FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 31 | TAIL | 10 | Габаритные огни, подсветка комбинации приборов |
| 32 | ILLUMI | 10 | Освещение салона |
| 33 | MAG | 10 | Электромагнитная муфта |
| 34 | AUDIO | 15 | Магнитола |
| 35 | P.SEAT | 30 | — |
| 36 | — | — | — |
| 37 | SEAT DEICER | 15 | Предохранитель для различных цепей* |
| 38 | H/CLEAN | 20 | Очиститель фар |
| 39 | FOG | 15 | Противотуманные фары* |
| 40 | MAIN | 100 | Главный предохранитель |
- Реле под капотом
- Назначение
- 1 — главный предохранитель, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар
- Снятие и установка монтажного блока под капотом и в салоне
- Замена главного предохранителя
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите крышку монтажного блока в подкапотном пространстве.
- Снимите главный предохранитель в последовательности номеров, указанных на рисунке.
1 — гайка, 2 — болт, 3 — главный предохранитель.
Установку произведите в порядке, обратном снятию.
Примечание по снятию блока
- Нажмите на защелки, как показано на рисунке.
- Поднимите монтажный блок и отверните болты.
- Снятие и установка монтажного блока в салоне
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите переднюю боковую отделку салона с левой стороны.
- Снимите монтажный блок в салоне в последовательности номеров, указанных на рисунке.
- 1 — разъемы, 2 — болт, 3 — монтажный блок в салоне.
- Установку произведите в порядке, обратном снятию.
5 копеек о Mazda 626
savagebk
Смоленск
10 лет назад Сообщений: 13
626, 1999 год, 1991 куб. см., Бензин, Коробка, Передний привод, AHR?
Сравнивать не с чем, т.к. первая. Вроде резвая, 136 лошадей.
Универсал — очень удобно, практически никогда не задумываюсь об объеме груза. Ремонт передней подвески этой весной обошелся в 100 уев, практически ничего по сравнению с немцами того же возраста.
Хм. Недостатки, да не главные все: слабоват кондиционер, иногда без видимых причин поскрипывает передняя панель и обшивка передних дверей, потом так же беспричинно перестает. Туговато врубается задняя передача, после повторного выжимания сцепления врубается всегда легко.
Вытекли задние амортизаторы прошлой осенью. Честные универсаловские обошлись 280 уев за пару.
Полезный отзыв?
/
(+79/-8)
bradobrej
9 лет назад
626, 1998 год, 2000 куб. см., Дизель, Коробка, Передний привод
машинка хоросшая сам катаюс уже 4 года доволен много не просит и не прихотлива
кушает не много,сам из риги,пробки по утрам дай боже,расход при спокойной езде 6,5л
по трассе 4,5л
салон приятно болшой,да и я не маленький
эти две зимы при морозе 25-28 заводился с пол тычка,»то не скажеш о некоторых бензиновых
движках
с маслом вообще проблем нету, между заменой не добавляю
при желании нееобходимости можно дать хорошего кокса,да и заодно просратся
ржавет задние арки
раз в год надо делать профилактику суппортов,закисают направляющие пальцы
жестковата,но ето скорее плюс на трассе,устойчива даже о»ень,но в городекаждая яма в копчике
при покупке поменял зубчатый ремень,ролики и натяжитель,ремни на генераторе и кондее
в процессе -шаровые,солдатики, сайлентблоки
и ето все за 4 года
Полезный отзыв?
/
(+66/-3)
alxstruk
9 лет назад
626, 1999 год, 2000 куб. см., Бензин, Коробка, Передний привод
Машина-трудяга. Заводится даже в лютые по украинским меркам холода (-35)
Хороший дорожный просвет (150мм). Вместительный багажник. Непробиваемая (в разумных пределах) подвеска, хотя, честно говоря, жесткая. 136 лошадиных сил двухлитрового двигателя вполне достаточно. Мой расход 9,5 — 95 или 8,5 -98го.
По трассе (замерял во время 1000км поездки в Белоруссию) примерно 7 л/100км при скорости 90. Манера езды неспешно-пенсионерская.
Почему-то подлокотник только у водителя. Нет кнопки на пятой двери для её открытия (либо ключами либо рычагом из салона). Сверчки в салоне, много. Гремит задняя полка (посажу на магниты).
Из того что досаждало. Следите за задними суппортами — клинят иногда. Требуют разборки и смазки 2 раза в год. Из за жесткого стабилизатора ежегодным расходником становятся задние «косточки» (не знаю как научно назвать).
В жару +35 и выше в пробке если включить кондиционер, то можно заглохнуть. Кондиционер слабоват и «отупляет» машину. Последние два года почему то по шву расходится бензобак (причину не знаю). Ржавеют задние арки, так как там забивается влажная грязь. Умирали задние пневмоопоры пятой двери, заменил на опоры от соболя ))))).
Полезный отзыв?
/
(+48/-3)
Посмотреть
еще 94 мнения
Добавить 5 копеек о Mazda 626
Для США
рестайлинг, 5 поколение, 12.1999 — 08.2002, Седан
| Комплектация | Период выпуска | Цена | Марка двигателя | Марка кузова |
|---|---|---|---|---|
| 2.0 л, 130 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.0 MT LX | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.0 л, 130 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.0 AT LX | 01.2000 — 08.2002 | FS-DE | GF | |
| 2.5 л, 165 л.с., Бензин, МКПП, Передний (FF) | ||||
| 2.5 MT ES | 01.2000 — 08.2002 | KL-ZE | GF | |
| 2.5 MT LX | 01.2000 — 08.2002 | KL-ZE | GF | |
| 2.5 л, 165 л.с., Бензин, АКПП, Передний (FF) | ||||
| 2.5 AT ES | 01.2000 — 08.2002 | KL-ZE | GF | |
| 2.5 AT LX | 01.2000 — 08.2002 | KL-ZE | GF |
Двигатель FS в сборе на Mazda
Цена 43 000 р.
Двигатель Mazda, FS | Установка | Гарантия до 100 дней
Цена 33 000 р.
Двигатель Mazda FP | Установка | Гарантия до 100 дней
Цена 27 000 р.
Двигатель Mazda, FS | Установка | Гарантия до 100 дней
Цена 33 000 р.
АКПП коробка автомат мазда 626 GE 1992-97
Цена 15 000 р.
Двигатель Mazda, FP | Установка | Гарантия до 100 дней
Цена 32 000 р.
