Ниссан тиида — предохранители и реле

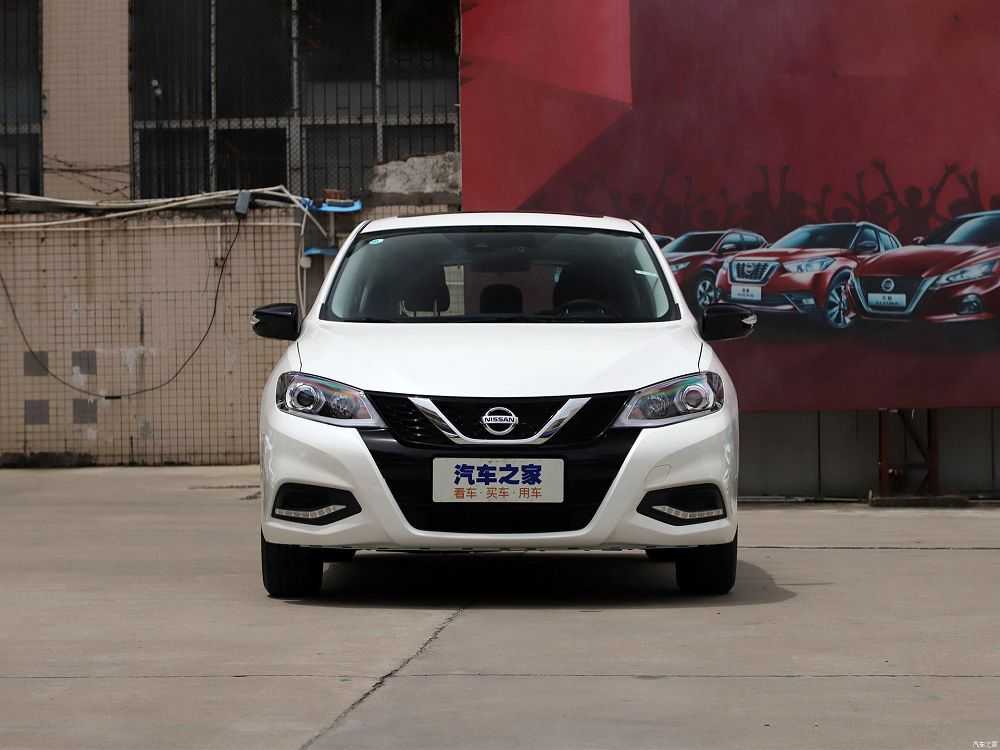

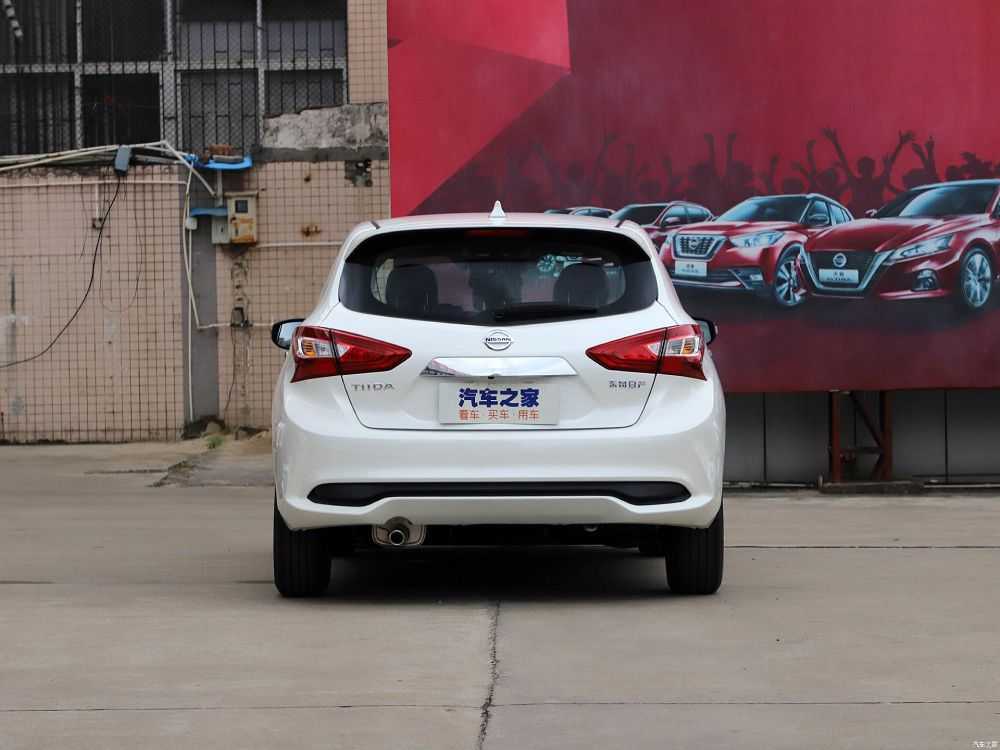

Nissan Tiida — компактный автомобиль С — сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. С12 второе поколение производилось в 2011, 2012, 2013 и 2014 году. С 2015 и по настоящее время в продаже третье поколение С13. В связи с низким спросом на данную модель официальные продажи в России приостановлены. В данной статье будет предложена для ознакомления информация о блоках предохранителей и реле в ниссан тиида с фотографиям, схемами и описанием назначения их элементов. Так же отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Расположение и назначение предохранителей и реле автомобиля Nissan Tiida (2008 год)

Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

№ п/п Обозначение
1 Предохранители на клемме + АКБ
2 Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3 Монтажный блок около аккумуляторной батареи
4 Блок дополнительных реле

Предохранители на клемме + АКБ

Обозначение Сила тока Назначение (цепь защиты)
1 120 Усилитель рулевого управления, ABS, омыватель фар.
2 60 Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3 80 Лампы ближнего и дальнего головного света.
4 80 Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5 100 Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

Для снятия блока IPDM отщелкиваем защелки, преподнимаем и переворачиваем корпус блока на проводах. При необходимости можно снять все разъемы и достать блок наружу. Разъемы имеют различную конфигурацию и перепутать их невозможно.

Далее представлено расположение и назначение предохранителей и реле.

Обозначение Сила тока Назначение (цепь защиты)
R1 Реле обогрева заднего стекла
R2 Главное реле блока управления двигателем
R3 Реле ближний свет фар
R4 Реле дальнего света
R5 Реле стартера
R6 Реле вентилятора 2 системы охлаждения двигателя
R7 Реле вентилятора 1 системы охлаждения двигателя
R8 Реле вентилятора 3 системы охлаждения двигателя
R9 Реле зажигания
1
2
3 10 Правая фара, дальний свет
4 10 Левая фара, дальний свет
5
6 10 Задние фонари
7
8 30 Стеклоочиститель
9 15 Левая фара, ближний свет
10 15 Правая фара, ближний свет
11 10 Компрессор кондиционера
12
13
14
15 20 Обогрев заднего стекла
16
17 20 Топливный насос
18 10 Блок управления автоматической коробкой переключения передач
19 10 Блок управления ABS
20 10 Лампы заднего хода
21 15 Дополнительное оборудование
22 20 Блок управления двигателем
23 10 Нагреватель датчика концентрации кислорода в отработавших газах (лямбда-зонд)
24 10 Система впрыска топлива
25 15 Передние противотуманные фары

Монтажный блок около аккумуляторной батареи

Далее представлено расположение и назначение предохранителей и реле.

Обозначение Сила тока Назначение (цепь защиты)
R1 Реле звукового сигнала
1 10 Иммобилайзер
2 10 Обогрев сидений
3 10 Цепь возбуждения генератора
4 10 Звуковой сигнал
5 60/30/30 Блок управления усилителем рулевого управления / омыватель головных фар / система ABS
6 50 Электрические стеклоподъемники
7
8
9
10 15 Аудиосистема
11 40/40/40 Замок зажигания / блок управления электрооборудованием кузова / система ABS
12

В блоке дополнительных реле расположено реле включения омывателя головных фар.

Монтажный блок в салоне автомобиля

Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля представлены ниже.

Обозначение Сила тока Назначение (цепь защиты)
R1 Реле обогрева заднего стекла элетровентилятора отопителя
R2 Реле дополнительного оборудования
R3 Реле (не установлено)
R4 Реле обогрева наружних зеркал
R5 Реле иммобилайзера
1 10 Система пассивной безопасности (подушки безопасности, SRS)
2 10 Дополнительное оборудование салона
3 10 Комбинация приборов
4 15 Насос стеклоомывателя
5 10 Обогрев наружных зеркал
6 10 Электропривод зеркал, аудиосистема
7 10 Стоп-сигналы
8 10 Освещение салона
9 10 Блок управления электрооборудованием кузова
10
11 10 Лампа габаритного огня правого заднего фонаря (не установлен)
12 10 Лампа габаритного огня левого заднего фонаря (не установлен)
13 10 Комбинация приборов
14 10 Дополнительное оборудование салона
15 15 Электродвигатель системы охлаждения двигателя
16 10 Система отопления, кондиционирования и вентиляции салона
17 15 Электродвигатель системы охлаждения двигателя
18
19 15 Розетка для подключения дополнительного оборудования
20

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

  1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
  2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
  3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Инструкция по снятию и замене

Найти и заменить предохранитель дело несложно и по силам любому автолюбителю

Важно только внимательно прочитать предлагаемую нами инструкцию. Перед тем как перейти к изучению материала, посмотрите это видео

Подготовка

Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.

Инструменты

Для замены потребуется:

  • отвертка;
  • пинцет;
  • набор новых предохранителей.

Пинцет для извлечения автомобильных электропредохранителей

Шаги

Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

Реле, расположенные на лицевой стороне:

  • обогрев заднего стекла;
  • двигатель привода дроссельной заслонки;
  • противотуманные фонари;
  • стеклоподъемники.

Реле расположенные на обратной стороне:

  • зажигание;
  • добавочное оборудование;
  • вентиляция, печь, кондиционер.
  1. Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
  2. Снять крышку.
  3. Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
  4. После того, как он найден, можно переходить к его смене.
  5. Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
  6. В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
  7. Устанавливаем новый.
  8. Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
  9. После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.

В моторном отсеке находятся реле, отвечающие за следующие потребители:

  • противотуманные фары;
  • вентиляторы;
  • вспомогательное оборудование;
  • магнитная муфта компрессора кондиционера;
  • включения «Р» и «N» режимов АКПП;
  • ближний свет;
  • звуковой сигала.

Блок, находящийся в моторном отделении

  1. Чтобы получить доступ к блоку, в котором находятся реле, находящегося под капотом, нужно отжать фиксатор.
  2. Снять крышку.
  3. Чтобы заменить реле, отвечающие за вентиляторы, нужно отжать пару фиксаторов.
  4. Пошатывая, потянуть реле вверх.
  5. Извлекаем его.
  6. Ставим новое.
  7. Когда станет на свое место, должен послышаться характерный щелчок.
  8. Чтобы заменить элемент, отвечающий за звуковой сигнал, нужно нажать на защелку внизу колодки.
  9. Извлекаем реле.
  10. Ставим новое, должен послышаться щелчок.
  11. Меняя элемент отвечающий за вентиляторы отжимаем фиксаторы.
  12. Извлекаем заменяемый элемент.
  13. Ставим новый. То, что он стал на свое место, просигнализирует характерный щелчок.
  14. Другие меняются так же как вышеописанные.

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото — схема

Описание предохранителей

1 10А Система пассивной безопасности
2 10А Дополнительное оборудование салона
3 10А Комбинация приборов
4 15А Насос стекло омывателя
5 10А Обогрев наружных зеркал
6 10А Электропривод зеркал, головное устройство аудиосистемы
7 10А Стоп-сигналы
8 10А Освещение салона
9 10А Блок управления электрооборудованием кузова
10 Резерв
11 10А Лампа габаритного огня правого заднего фонаря
12 10А Лампа габаритного огня левого заднего фонаря
13 10А Комбинация приборов
14 10А Дополнительное оборудование салона
15 15А Электродвигатель вентилятора системы охлаждения двигателя
16 10А Система отопления, кондиционирования и вентиляции
17 15А Электродвигатель вентилятора системы охлаждения двигателя
18 Резерв
19 15А Розетка для подключения дополнительного оборудования (прикуриватель)
20 Резерв

Назначение реле

  • R1 — Электровентилятор отопителя
  • R2 — Дополнительное оборудование
  • R3 — Реле (нет данных)
  • R4 — Обогрев наружных зеркал
  • R5 — Иммобилизатор

Вариант 2

Фото — схема

Обозначение

  1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
  2. 10A Обогреватель заднего стекла и боковых зеркал
  3. 15A Мотор омывателя переднего и заднего стекла
  4. 10A Приборная панель
  5. 10A Электроника
  6. 10A Модуль подушек безопасности
  7. 10A Электроника
  8. 10A Освещение салона и багажника
  9. 10A Стоп-лампы
  10. 10A Passive Entry (Для систем с Чип-ключом)
  11. 10A Электроника
  12. 15A Розетка — прикуриватель
  13. 10A Подогрев сидений
  14. 15A Розетка — консоль, багажник
  15. 15A Вентилятор отопителя / кондиционера
  16. 10A Кондиционер
  17. 15A Вентилятор отопителя / кондиционера

Описание предохранителей на автомобиль Nissan Tiida: расположение, схемы, цена

Схема установки предохранителей

Маркировка / ампераж За что отвечает (с описанием)
F (Ф-1) / 20 Спидометр, тахометр, датчики
F (Ф-2) / 5 Система курсовой стабилизации
F (Ф-3) / 10 АБС (ABS)
F (Ф-4) / 10 Резервация
F (Ф-5) / 20 Резервация
F (Ф-6) / 30 Подсветка вещевого ящика
F (Ф-7) / 30 Вентилятор отопителя (печка)
F (Ф-8) / 20 Система кондиционирования
F (Ф-9) / 10 Топливная система, бензонасос
F (Ф-10) / 10 Система безопасности
F (Ф-11) / 10 Резервация
F (Ф-12) / 10 Датчик силового агрегата
F (Ф-13) / 30 Боковые зеркала
F (Ф-14) / 30 Стоп сигналы
F (Ф-15) / 10 Автомобильная розетка
F (Ф-16) / 15 Дополнительная электрическая сеть
F (Ф-17) / 15 Аварийка, поворотники
F (Ф-18) / 20 Резервация
F (Ф-19) / 20 Обогрев заднего стекла
F (Ф-20) / 20 Кислородный датчик
F (Ф-21) / 20 Резервация
F (Ф-22) / 20 Стеклоподъемники
F (Ф-23) / 20 Контролер трансмиссии автоматического типа
F (Ф-24) / 20 Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15 Резервация
F (Ф-26) / 15 Резервация
F (Ф-27) / 20 Резервация
F (Ф-28) / 15 Автомобильный сигнал
F (Ф-29) / 15 Центральный замок
F (Ф-30) / 20 Резервация
F (Ф-31) / 15 Система электрического питания
F (Ф-32) / 20 Стеклоочистители лобового стекла
F (Ф-33) / 20 Омыватели передних фар
F (Ф-34) / 20 Омыватель заднего стекла
F (Ф-35) / 20 Топливная аппаратура (дополнительно)

Схема расположения реле – коммутаторов

Обозначение Какой за что отвечает / что обеспечивает
K 1 Головной свет
K 2 Дроссельная заслонка
K 3 Стеклоподъемники
K 4 Противотуманные фары задние
K 5 Зажигание
K 6 Топливная аппаратура
K 7 Электрическое оборудование
K 8 Резервация
K 9 Резервация
K 10 Резервация
K 11 Резервация
K 12 Стоп сигналы
K 13 Подсветка
K 14 Освещение салона
K 15 Реле омывателя лобового стекла
K 16 Резервация
K 17 Резервация
K 18 Электронный блок управления силовым агрегатом

Стоимость оригинального монтажного блока на Nissan Tiida (С10, С11, С12, С13) от 3000 рублей. Качественные аналоги от 2300 – 2400 рублей. Реле – коммутаторы от 500 рублей за штуку.

Признаки неисправности предохранителей на Ниссан Тиида первого – второго поколений

  • В месте дислокации защитных модулей слышен запах плавленой пластмассы;
  • На приборной панели сигнализирует индикатор о наличии поломки в моторном отсеке;
  • Оборудование не работает при подаче тока, переключении режимов скорости, частоты вращения;
  • На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

  • Несоблюдение интервалов проведения технического осмотра Ниссан Тиида (С10 – С13), вследствие чего оборудование нестабильно функционирует;
  • Установка не оригинальных запчастей;
  • Нарушение алгоритма монтажа;
  • Стороннее механическое повреждение монтажного блока с защитными модулями;
  • Короткое замыкание на борту автомобиля;
  • Повреждение изоляции кабелей;
  • Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
  • Ослабленные контакты клемм.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Предохранители Ниссан Кашкай J10

Nissan Qashqai первого поколения поступили в продажу в феврале 2007 года. Разработкой дизайна занимались европейские конструкторы. В конце 2009 года был осуществлен рестайлинг. В результате изменился дизайн оптики и бамперов, доработана шумоизоляция салона, а также настройки подвески стадии комфортнее.

Для обеспечения работы электрооборудования в Nissan Qashqai J10 используется четыре основных монтажных блока. Рассмотрим их расположение и схему, а также уточним, где находится предохранитель прикуривателя Нисссан Кашкай.

Блок предохранителей Кашкай J10 в салоне

Салонный монтажный узел расположен с левой стороны от рулевого колеса. Он закрыт специальным пластиковым лючком. Схема обеспечивает работу вентилятора печки Ниссан Кашкай через предохранитель F5, F6 и реле R2, а также следующих компонентов:

F1 – мультимедийный комплекс, регулировка внешних зеркал (10А);

F2 – прикуриватель (15А);

F4 – салонный обогрев, кондиционер (10А);

F5, F6 – вентилятор отопительного комплекса (15А);

F7 – вспомогательное оборудование (10А);

F8 – датчик вариатора (15А);

F9 – мультимедийный комплекс (15А);

F10 – стоповые фонари (10А);

F12, F16 – программа управления салонным электрическим оборудованием (10А);

F13, F17 – электрическое оборудование (10/15А);

F14 – задняя розетка (15А);

F15 – обогрев внешних зеркал (10А);

F18 – дворники лобового стекла (20А);

F19 – подушки безопасности (10А);

F20 – подогрев сидений (10А);

R1 – вспомогательное реле управления салонным электрическим оборудованием;

R2 – реле вентилятора отопительного комплекса.

Предохранительные узлы Qashqai J10 под капотом

В подкапотном пространстве Nissan Qashqai J10 смонтировано три блока предохранителей. Так предохранитель омывателя фар Ниссан Кашкай первого поколения расположен во втором монтажном узле. Далее детально представим схему питания электрооборудования.

Первый узел

Расположен в районе воздухозаборника, который потребуется демонтировать для получения доступа. Его схема состоит из следующих защитных элементов:

F1, F2 – обогрев стекла (15А);

F3 – противотуманки (15А);

F4 – дворники (30А);

F5, F6 – правая и левая лампа ближнего света фар (15А);

F7, F8 – правая и левая лампа дальнего света фар (10А);

F9 – ходовые огни (10А);

F10, F20 – резерв;

F11 – система контроля трансмиссии (15А);

F12, F16 – ЭБУ силового агрегата (20/10А);

F13 – кондиционер (10А);

F14 – фонари заднего хода (10А);

F17 – бензонасос (15А);

F18 – форсунки (10А);

R6 – комплекс зажигания;

R8 – схема обогрева заднего стекла;

R16 – охлаждающий вентилятор силового агрегата для работы на малых оборотах №1;

R17 – охлаждающий вентилятор силового агрегата для работы на больших оборотах №2.

Второй и третий блоки

Второй комплект, также расположен в области воздухосборника. Его схема состоит из следующих защитных элементов:

F1 – турбодизель (20 Ампер);

F2 – изменение режимов трансмиссии на полно приводных моделях (10 Ампер);

F3 – генератор (10 Ампер);

F4 – сигнал (10 Ампер);

FL5 – ABS, электрический усилитель руля, насос подачи омывающей жидкости на фары (30/60 Ампер);

F6 – ABS, ESC (40 Ампер);

F7, F8, F9 – отопительный комплекс салона (30 Ампер);

F10 – не задействован;

FL11 – охлаждающий вентилятор силового агрегата, зажигание (50/30/40 Ампер);

F12 – комплекс управления салонным электрооборудованием (40 Ампер);

R4 – охлаждающий вентилятор силового агрегата;

R5 – насос подачи омывающей жидкости на фары.

Третий монтажный узел смонтирован на плюсовой клемме АБ. Его конструкции предполагает использование силовых защитных элементов с плавкими ставками большой мощности.

Цены: машины дорожали весь год

Новые автомобили в России после кризиса 2014 г. к ноябрю 2018 г. подорожали в среднем на 66%, посчитали в
«Автостате». За 11 месяцев 2018 г. автомобили в среднем стали дороже на 12%. Эксперты агентства пришли к
выводу, что автокомпании сейчас практически отыграли падение рубля по отношению к мировым валютам. Но
оговариваются, что это вовсе не означает заморозку цен.

Дальнейшему подорожанию автомобилей будет способствовать инфляция и увеличение ставки НДС с начала 2019
года — с 18% до 20%. Представители автокомпаний в беседах с корреспондентом Autonews.ru также не
скрывают, что рост НДС напрямую отразится и на стоимости машин, причем с самого начала 2019 г. — это, к
примеру, подтвердили в Renault, АвтоВАЗе и Kia.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1 20А Обогрев стекла двери задка
2 Резерв
3 20А Блок управлением двигателем
4 Резерв
5 30А Стеклоомыватель ветрового окна
6 Резерв
7 10А Электромагнитная муфта компрессора кондиционера
8 10А Лампы освещения номерного знака
9 15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10 15А Лампа ближнего света левой блок-фары
11 15А Лампа ближнего света правой блок-фары
12 10А Лампа дальнего света правой блок-фары
13 10А Лампа дальнего света левой блок-фары
14 Резерв
15 Резерв
16 10А Датчики концентрации кислорода в отработавших газах
17 10 Система впрыска
18 Резерв
19 15А Топливный модуль
20 10А Датчик АКПП
21 10А ABS
22 10А Выключатель света заднего хода
23 Резерв
24 15А Дополнительное оборудование
R1 Реле обогрева заднего окна
R2 Реле вентилятора системы охлаждения
R3 Реле вентилятора системы охлаждения
R4 Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

  • 43 (10А) Передняя фара дальнего света правая
  • 44 (10А) Передняя фара дальнего света левая
  • 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
  • 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
  • 48 (20А) Мотор стеклоочистителя лобового стекла
  • 49 (15А) Передняя фара ближнего света левая
  • 50 (15А) Передняя фара ближнего света правая
  • 51 (10А) Компрессор кондиционера
  • 55 (15А) Обогреватель заднего стекла
  • 56 (15А) Обогреватель заднего стекла
  • 57 (15А) Бензонасос (CH)
  • 58 (10А) Питание систем автоматической трансмиссии (AT)
  • 59 (10А) Блок управления ABS
  • 60 (10А) Дополнительная электрика
  • 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
  • 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
  • 63 (10А) Кислородные датчики
  • 64 (10А) Катушки инжекторов, система впрыска
  • 65 (20А) Передние противотуманные фары
  • R1 — Реле обогрева заднего стекла
  • R2 — Главное реле блока управления двигателем
  • R3 — Реле ближний свет фар
  • R4 — Реле дальнего света
  • R5 — Реле стартера
  • R6 — Реле вентилятора 2 системы охлаждения двигателя
  • R7 — Реле вентилятора 1 системы охлаждения двигателя
  • R8 — Реле вентилятора 3 системы охлаждения двигателя
  • R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1 10A Иммобилизатор
2 10A Обогрев сидений
3 10A Генератор
4 10A Звуковой сигнал
5 60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6 50A Электропривод стекло подъемников
7 Резерв
8 15А Система впрыска дизельного двигателя
9 10А Дроссельный узел
10 15А Головное устройство аудиосистем
11 40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12 Резерв
R1 Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

  1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
  2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
  3. 80А Лампы ближнего и дальнего света фар
  4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
  5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Экстерьер

Во внешнем облике новая модель городского хэтча демонстрирует гармоничное сочетание традиционного фирменного и динамичного спортивного стиля

На фото во фронтальном ракурсе новый кузов привлекает внимание:

  • отличной аэродинамикой передка;
  • пологими углами наклона лобового стекла и украшенного ребристыми боковыми профилями капота;
  • компактным форматом украшенной брендовым логотипом и фигурной хромированной накладкой пластиковой радиаторной решетки;
  • С-образной формой ДХО многоэлементной ксеноновой или светодиодной, в топовых модификациях, передней оптики.

В лучших европейских традициях оформлен нижний сегмент передка. В наличии слегка выступающий бампер с закруглёнными боковинами, чёрная пластиковая трапеция нижнего воздухозаборника и интегрированный в диффузоры комплект противотуманных огней.

Динамичный силуэт Тииды образца 2021 года включает в себя короткий наклонный капот, ниспадающую к корме пологую линию крыши, контрастное сочетание хромированного полупериметра и черной пластиковой рамы трёхэлементного остекления.

Отсутствие рельефов и ярких деталей кузовного декора компенсирует оригинальный дизайн зеркал и 16-дюймовых колёсных дисков.

Конструктив тыльной стороны кузова оформлен с узнаваемыми деталями кроссоверной компоновки. В наличии:

  • традиционный спойлерный козырёк;
  • крутой уклон заднего остекления;
  • украшенная фирменной символикой и серебристым шильдиком компактная дверь багажника;
  • оригинальная форма и графика многофункциональных фонарей.

В комплектации широкого массивного бампера – декоративная пластиковая вставка и малогабаритный обвес. В качестве декора использованы элементы ребристого аэродинамического рельефа.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
