Документация
Описание для 2-ого поколения
Блоки с предохранителями и реле под капотом
Главный блок с предохранителями и реле
Общая схема
Обозначение
Предохранители
- F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
- F2 15A звуковая сигнализация
- F3 10A передний и задний стеклоомыватели
- F4 20A Омыватели фар
- F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
- F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
- F7 10A контактный датчик торможения — концевой выключатель педали сцепления
- F8 25A обмотка стартера
- F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
- F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
- F11 40A включение реле нагнетательного вентилятора
- F12 30A управление малой и большой скоростью переднего стеклоочистителя
- F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
- F14 30A управление насосом рекуперации температуры отработавших газов
- F15 10A правая фара дальнего света
- F16 10A левая фара дальнего света
- F17 15A левая фара ближнего света
- F18 15A правая фара ближнего света
- F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
- F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)
Реле
- R1 главное реле компьютера управления двигателем
- R2 реле силовой цепи компьютера управления двигателем
- R3 реле системы подачи воздуха
- R4 реле очистителя ветрового стекла
- R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
- R6 реле распределителя + после контакта
- R7 реле вентилятора системы кондиционирования
- R8 реле стартера
- R9 реле переднего стеклоомывателя
- R10 реле заднего стеклоомывателя
- R11 реле омывателя фар
- R12 реле звукового сигнала
Блок на крышке аккумуляторной батареи
О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.
https://youtube.com/watch?v=rO5Qqt1bHIY
Схема
Обозначение схемы
- Модуль состояния зарядки — 5А
- Диагностический разъем — 15А
- Сопротивление выключатели педали тормоза — 15А
- —
- Питание группы электронасоса усилителя рулевого управления — 80А
- Модуль управления предварительным пост-обогревом — 70А
- Модуль блокировки защиты 3 реле — 100А
- —
- —
- Простое реле защиты двигателя — 30А
Блоки в салоне пежо партнер
Основные блоки под панелью слева
Общая схема
Описание предохранителей
- 15А — Очиститель заднего стекла
- —
- 5А — Подушка безопасности
- 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
- 30А — Стеклоподъемники
- 30А — Замки
- 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
- 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
- 30А — Розетки 12 В передняя и задняя
- 15А — Верхняя часть рулевой колонки
- 15А — Цепь малого тока замка зажигания
- 15А — Датчик дождя и освещенности, подушка безопасности
- 5А — Панель приборов
- 15А — Парктроник, панель управления кондиционером, система громкой связи
- 30А — Питание системы блокировки замов
- —
- 40А — Подогрев заднего стекла и зеркал
Описание реле
- R1 — Реле переднего импульсно стеклоподъемника
- R2 — Реле очистителя заднего стекла
- R3 — Реле аксессуаров + АСС
- R4 — Реле блокировки дверей
- R5 — Реле супер блокировки задних дверей
- R6 — Реле супер блокировки передних дверей
- R7 — Реле пробуждения компьютера
- R8 — Реле заднего стекла с обогревом
Схема 2 блока
Расшифровка элементов
- —
- 20А — Подогрев сидений
- —
- 15А — Реле складных зеркал заднего вида
- 15А — Реле розетки для подключения холодильной камеры
Дополнительный блок
При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.
Общая схема
Тут расположены:
- 15А — реле замка зажигания, опционный генератор
- 15А — Питание прицепа 12В
- 15А — Цепь постоянного питания трансформаторов
- 40А — Аварийные огни
Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
Вариант 1 (до 2002 г.в.)
Расположение
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)

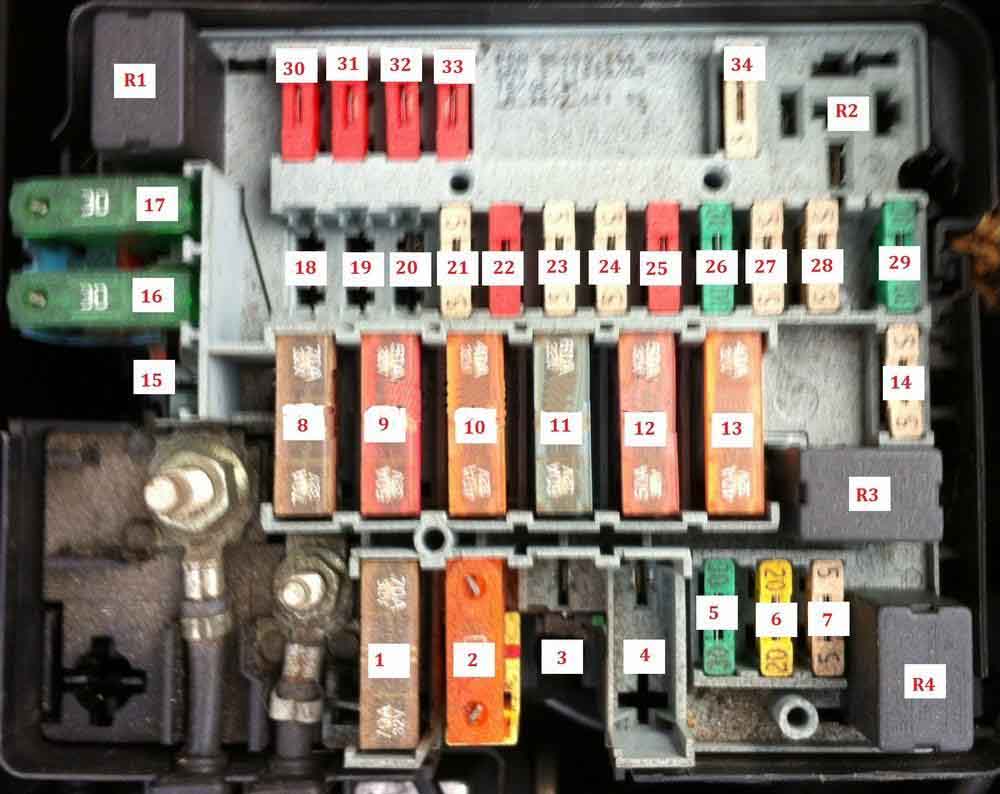

Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Предохранители высокой мощности
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
