О принципе действия

Тормоза в Лада Ларгус получились достаточно сбалансированными и эффективными. Это подтверждает масса тестов. Для данного универсала производитель предусмотрел возможность комплектования такими механизмами:

  • передняя ось – дисковые узлы, которые оснащены функцией вентиляции и удержания плавающей скобы;
  • задние механизмы – барабанные.

Тормозные компоненты кормы представляют собой традиционные закрытые конструкции, которые оснащены механизмами, позволяющими колодкам самостоятельно центрироваться. За счет этого действия происходит регулирование зазора.

В качестве привода колодок в действие служит гидравлическая система, исполнительными элементами которой спереди и сзади являются тормозные цилиндры с выдвигающимися поршнями. Вся система является двухконтурной, где очередность распределения тормозного усилия происходит по диагональной схеме. Также комплекс имеет вакуумный усилитель.

Сегодня многие автомобили оснащены полезной системой АБС. Этот механизм позволяет предотвратить блокировку колес при активации тормоза, что особенно актуально в экстремальных режимах торможения, когда создается большая вероятность заноса.

Стояночный тормоз активируется посредством соответствующего рычага, расположенного в салоне. Усилие на колодки передается тросом, находящимся под днищем в специальной магистрали.

Форумы пестрят вопросами, касающимися модификаций колодок, устанавливаемых на комплектации LADA Largus, как с восьми, так и с 16-клапанными моторами. Отметим, что на разные версии модели производитель устанавливает различные тормозные механизмы, обладающие собственными геометрическими параметрами дисков и суппортов. Большей эффективностью обладают тормоза, установленные на модификации с 16-клапанными агрегатами.

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещёткуНабор ключей на 13Напарник (желательно самый крутой автослесарь)

  1. Два ключа на 13. Желательно чтобы один из них был торцевым.
  2. Головка на 8.
  3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

  1. Полностью опустите рычаг ручника в салоне.

Опустите ручку ручника

  • Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
  • Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

Снимите глушитель с крепления к кузову

Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

Снимаем и отводим в сторону защитный экран

Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

О принципе действия

Тормоза в Лада Ларгус получились достаточно сбалансированными и эффективными. Это подтверждает масса тестов. Для данного универсала производитель предусмотрел возможность комплектования такими механизмами:

  • передняя ось – дисковые узлы, которые оснащены функцией вентиляции и удержания плавающей скобы;
  • задние механизмы – барабанные.

Тормозные компоненты кормы представляют собой традиционные закрытые конструкции, которые оснащены механизмами, позволяющими колодкам самостоятельно центрироваться. За счет этого действия происходит регулирование зазора.

В качестве привода колодок в действие служит гидравлическая система, исполнительными элементами которой спереди и сзади являются тормозные цилиндры с выдвигающимися поршнями. Вся система является двухконтурной, где очередность распределения тормозного усилия происходит по диагональной схеме. Также комплекс имеет вакуумный усилитель.

Сегодня многие автомобили оснащены полезной системой АБС. Этот механизм позволяет предотвратить блокировку колес при активации тормоза, что особенно актуально в экстремальных режимах торможения, когда создается большая вероятность заноса.

Стояночный тормоз активируется посредством соответствующего рычага, расположенного в салоне. Усилие на колодки передается тросом, находящимся под днищем в специальной магистрали.

Форумы пестрят вопросами, касающимися модификаций колодок, устанавливаемых на комплектации LADA Largus, как с восьми, так и с 16-клапанными моторами. Отметим, что на разные версии модели производитель устанавливает различные тормозные механизмы, обладающие собственными геометрическими параметрами дисков и суппортов. Большей эффективностью обладают тормоза, установленные на модификации с 16-клапанными агрегатами.

Порядок замены задних тормозных колодок на Ладе Гранта

Когда меняется задняя тормозная колодка, первое, с чем вы столкнетесь это с наличием антиблокировочной системы. Но не на всех машинах есть АБС. Схема замены колодок в Ладе с АБС и без, не особо отличается. Однако при наличии в автомобиле антиблокировочной системы, вам придется отключить датчик на время замены колодки с АБС.

Перед началом замены колодки проверьте уровень тормозной жидкости. Если тормозная жидкость почти полностью заполнена, заберите ее оттуда в заранее подготовленную емкость при помощи резвой груши.

Задняя тормозная колодка замещается поэтапно – сначала меняем колодку с левой стороны и только потом переходим к замене правой или наоборот. Но ни в коем случае не одновременно.

Как меняется задняя тормозная колодка у авто Лада Гранта? Обычно это выглядит следующим образом:

  • опускаем до упора ручник;
  • ослабляем силу натяжения болта, регулирующего ручной тормоз;
  • выкручиваем направляющий штифт, держащий тормозной диск;
  • выкручиваем барабанные направляющие, направляющие силу торможения;
  • убираем грязь и ржавчину;
  • протираем место установки барабана спреем ВД-40;
  • обстукиваем барабан при помощи вышеуказанного молотка – это действие в дальнейшем поможет его демонтировать;
  • вкручиваем болтики в отверстия на барабане;
  • осматриваем рабочий тормозной барабан – на наем должны присутствовать трещины, сколы, глубокие риски;
  • сводим задние колодки торможения посредством лопаток для монтажа;
  • выводим окончание верхней пружины, используя шлицевую отвертку, резиновый молоток или монтажные пассатижи;
  • снимаем пружину и отсоединяем ее;
  • опускаем колодку, находящуюся спереди, и параллельно снимем нижнюю пружину, далее снимается нижняя пружина и верхняя пружина, которая стягивает колодку;
  • производим демонтаж распорки;
  • выводим крюк распорного рычага от троса стояночного тормоза, при этом следует не повредить сам трос;
  • снимаем вторую колодку по этой же схеме;
  • расшплинтуем палец, отвечающий за распорку рычага, для этого используем плоскогубцы;
  • демонтируем шайбу, расположенную на колодке, после производим отсоединение рычага и пальца;
  • очищаем все детали от загрязнений и ржавчины;
  • проверяем отсутствие протечки тормозной жидкости;
  • установите на новую колодку осевой палец, рычаг, отвечающий за распорку и собственно пружины;
  • приступаем к сборке.

Собираем механизм тормозной системы в обратном порядке. При сборке главное – помнить, что колодки необходимо установить по очереди.

Теперь вы можете оценить свои возможности и, купив новые колодки и инструменты, провести замену задней колодки Лады Гранта самостоятельно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Тормозной барабан заднего тормоза – проверка технического состояния, снятие и установка

Снятие

1. Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять заднее колесо.

3. Отпустить рычаг ручного привода тормоза.

4. Поднять автомобиль на высоту, удобную для выполнения работ.

5. Снять заглушку гайки крепления тормозного барабана (лопатка монтажная, молоток).

6. Отвернуть гайку 1 крепления тормозного барабана к оси 3 ступицы заднего колеса и снять барабан 2 (головка сменная 36, удлинитель и вороток, съемник 67.7823-9519).

Снятие тормозного барабана заднего тормоза:

  1. гайка крепления тормозного барабана;
  2. тормозной барабан;
  3. ось ступицы заднего колеса.

Проверка технического состояния

Внимание:

Тормозные барабаны должны быть одинакового диаметра. При расточке одного из барабанов обязательно расточить второй барабан.

При замене тормозного барабана с одной стороны обязательно заменить тормозной барабан с противоположной стороны.

При замене тормозных барабанов обязательно заменить тормозные колодки.

Параметр Значение
Номинальный внутренний диаметр тормозного барабана, мм 228,5
Максимально допустимый внутренний диаметр тормозного барабана, мм 229,5

1. Измерить внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях. Сравнить результаты замеров с данными приведенными в таблице. При необходимости заменить тормозной барабан (штангенциркуль).

2. При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточить барабан. Вновь произвести замеры. Сравнить результаты замеров с данными приведенными в таблице. При необходимости заменить тормозной барабан.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Какие тормозные диски стоят на ларгусе

LADA «ЛАРГУС» – это совместный проект Волжского автозавода и концерна Renault-Nissan, заключающийся в сборке на базе отечественного производства автомобиля модели Dacia Logan MCV, полностью адаптированного под российский рынок.

Серийное производство LADA «Ларгус» началось в 2012 году, представив сразу три варианта исполнения кузова: пассажирский универсал на 5 мест, увеличенный универсал на 7 мест и грузовой фургон.

Первоначальная локализация производства составляла 50%, в настоящее время этот показатель доведен до 70%.

Поскольку прототипом была выбрана известная испытанная модель, LADA «Ларгус» избавлена от конструкторских недочетов, однако качество сборки до сих пор представляет плавающую величину.

Автомобили Lada Largus пользуются большим спросом. Безопасность движения не только в этих, но и в машинах других марок обеспечивается благодаря тормозной системе. Продлить ее срок службы и эксплуатацию своего автомобиля можно при помощи отслеживания состояния тормозной системы, а в частности тормозных дисков.

Виды и особенности тормозных дисков Lada Largus

На современном рынке тормозные диски на ларгус представлены следующим вариантами:

  • обычные чугунные,
  • вентилируемые,
  • с перфорацией.

Обычные тормозные диски отличаются своей достаточно низкой ценой. Они не используются у автомобилей с силовыми установками высокого уровня мощности. Их лучше не использовать при быстрой езде из-за их неспособности охлаждаться. Они имеют тенденцию к перегреву, что заметно делает торможение менее эффективным.

Вентилируемые диски Lada Argus используются не у всех машин этого модельного ряда.

Диски с перфорацией придутся по душе тем, кому приходится быстро ездить или кому такая езда просто нравится. Они отлично срабатывают в экстренных случаях торможения. В целом цены на все тормозные диски Lada Largus являются приемлемыми. Поэтому их замена не будет слишком дорогой, а уровень безопасности езды на машине повысится.

Как выбрать тормозные диски Лада Ларгус?

Когда имеется слишком большой износ тормозных дисков на автомобиле Lada Largus требуется их срочно заменить на новые. Толщину их износа можно замерить линейкой или же штангенциркулем.

При покупке подходящего тормозного диска важно помнить о том, что авто данной модели комплектуются разными типами силовых агрегатов. Поэтому в машинах тормозная система может иметь большое количество отличий

При этом следует выбирать тормозные диски разной толщины.

В паре с мощным мотором должна быть и мощная тормозная система. Это стоит учитывать во время выбора комплектующих в виде тормозных дисков. У силовых установок минимального уровня мощности подходит диск тормозной передний ларгус толщиной 10.6 миллиметров или 17.7 в зависимости от типа мотора.

При наличии показателей толщины тормозных дисков ниже нормы следует их заменить на новые.

Замена тормозных дисков Лада Ларгус

Когда требуется заменить диски тормозные передние лада ларгус, то можно провести эту процедуру самостоятельно, или же воспользоваться помощью специалистов автосервиса. Они облают навыками работы в этой области, и гарантированно сделают всю работу быстро и качественно. Также при наличии знаний и навыков можно сделать все самостоятельно.

Сначала необходимо снять колесо, открутив все болты

При этом важно приподнять машину при помощи домкрата. Далее снимается колесо вместе с суппортом

Только, когда эти элементы сняты, можно приступать к демонтажу старого тормозного диска и установке нового.

Сами диски крепятся к ступице. Провести процедур по его демонтажу можно путем откручивания всех болтов. Это делается при помощи специального инструмента.

Бывают ситуации, что тормозной диск не отстает от ступицы. В этом случае можно воспользоваться молотком. Совсем чуть-чуть нужно постучать по диску, и он сам упадет. При наличии щетки по металлу следует очистить места крепления ступицы к диску от загрязнений.

Только когда все процедуры проведены, можно установить новый тормозной диск.

многие ларгусоводы задаются этим вопросом, поэтому и решил запилить постчтобы понять какого типа колодки у вас, достаточно просто посмотреть на суппорт, всего 2 типа. если он такого типа:

Также есть еще тип такой:

Снятие и установка тормозных колодок заднего тормоза Lada Largus

Инструмент:

  • Подъемник электрогидравлический типа П-3,2Г
  • Балонный ключ
  • Клещи для тормозных пружин типа 76 41 30 22 Stahlwille
  • Плоскогубцы
  • Отвертка плоская средняя
  • Щетка металлическая
  • Штангенциркуль

Детали и расходники:

Смазка «Литол-24»

Примечание:

Замену тормозных колодок производите комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается.

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите с помощью балонного ключа задние колеса.

3. Отпустите рычаг ручного привода тормоза.

4. Поднимите подъемником автомобиль на высоту, удобную для выполнения работ.

5. Снимите тормозные барабаны заднего тормоза, как описано в этой статье.

6. Снимите нижнюю, затем верхнюю стяжные пружины 2 и 7 (на фото ниже) с помощью клещей для снятия тормозных пружин.

Детали заднего тормозного механизма Lada Largus:

1 — упор;

2 — нижняя стяжная пружина;

3, 12 — тормозные колодки;

4, 11 — пружины направляющих;

5, 9 — пружины крепления механизма автоматической регулировки зазора;

6 — распорная планка с механизмом автоматической регулировки зазора;

7 — верхняя стяжная пружина;

8 — тормозной цилиндр;

10 — рычаг ручного привода колодок;

13 — трос ручного привода тормоза.

7. Снимите пружины 5 и 9 (на фото выше) крепления распорной планки с механизмом автоматической регулировки зазора между колодками и барабаном с помощью отвертки и плоскогубцов.

8. Снимите пружины 4 и 11 (на фото выше) направляющих колодок. Для этого плоскогубцами проверните чашку пружины стойки до совмещения паза в чашке с хвостиком стойки. Потом отверткой подденьте крючок стяжной пружины и извлеките ее.

9. Снимите распорную планку 6 (четвертое фото) с механизмом автоматической регулировки в сборе.

10. Снимите тормозные колодки 3 и 12, отсоединив трос 13 ручного привода тормоза от рычага 10 привода, как описано в этой статье.

Установка

1. Очистите элементы заднего тормоза с помощью металлической щетки.

2. Нанесите на резьбовую поверхность распорной планки смазку «Литол 24» в количестве 1 г.

3. Перед установкой колодок на тормозной щит соедините колодки между собой распорной планкой с механизмом автоматической регулировки зазора и пружинами крепления, подсоедините трос ручного привода тормоза к рычагу привода с помощью отвертки и плоскогубцов.

4. Установите колодки на тормозной щит.

5. Установите верхнюю и нижнюю стяжные пружины, воспользовашись клещами для тормозных пружин.

6. Установите пружины направляющих колодок с помощью отвертки и плоскогубцов.

7. Отрегулируйте наружный диаметр колодок, вращая отверткой храповик 2 (на фото ниже) механизма автоматической регулировки зазора с помощью отвертки и штангенциркуля. Наружный диаметр колодок должен составлять 227,5 ± 0,1 мм.

Элементы заднего тормоза:

1 — пружина крепления распорной планки;

2 — храповик механизма автоматической регулировки зазора;

3 — распорная планка с механизмом автоматической регулировки зазора;

4 — верхняя стяжная пружина.

8. Установите тормозной барабан, как описано в этой статье.

9. Установите с помощью балонного ключа заднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

10. Нажмите на педаль тормоза 2-3 раза для установки зазоров между колодками и барабаном, проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

11. Проверьте работоспособность механизма автоматической регулировки зазора между колодками и барабаном (при нажатии несколько раз подряд на педаль тормоза должен быть слышен характерный щелчок).

12. Отрегулируйте стояночный тормоз, как описано в этой статье.

13. Проверьте эффективность рабочей тормозной системы.

В статье не хватает:

Фото инструмента

Регулировка ручного тормоза на Лада Ларгус

Первым делом необходимо открутить болтик крепления пластикового кожуха под рычагом ручника, который наглядно показа ниже на фото:

После чего снять эту накладку полностью, чтобы она не мешалась.

Затем под самим рычагом отгибаем в сторону так называемый чехол, и видим там гайку на штоке. Вот ее необходимо закручивать по часовой стрелке, если хотите подтянуть ручник. После нескольких оборотов желательно проверить работоспособность ручного тормоза, чтобы он не был перетянутым.

Удобнее всего производить подтяжку, используя не обычый рожковый ключ, а торцовый или глубокую головку с воротком.

Когда с регулировкой закончено, можно ставить все снятые детали салона на место.

Обычно, регулировка требуется очень редко и возможно, что за первые 50 000 км пробега вы даже ни разу не будете этого делать, так как в этом не возникнет необходимости.

Источник

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

По идее, настройку выполняют так: делают пол-оборота вправо – контролируют результат, дальше делают ещё пол-оборота. Количество щелчков рукояти в результате должно равняться 6-ти. Но это – ещё не все хитрости и тонкости.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

FakeHeader

Comments 28

Почему то никто не пишет про вращение зубчатого колесика, перед тем как снимать барабан. В книжке это написано, но на практике не удалось проделать. Ничерта не видно, с трудом нашел это зубчатое колесо, а оно — не вращается!

Так надо или не надо предварительно вращать это колесико, или просто по-больше усилие, и барабан все равно снимется?

Снимал несколько раз барабан. Всё снимается на ура.

как определил что именно эти колодки нужны ?

Скинул человеку свой ВИН, а он по базам уже посмотрел и мне скинул нумер.

Ну здорово же. Значит, Вы по воздуху летали! Не собираюсь вас как то задеть, но не верю и не поверю никогда.

130000 как новые были 🤗

Сам менял или в сервисе? Вопрос, как барабан снял? Там присоба нужна, чтоб молотком подшипники не расколошматить

Менял сам. Обошёлся без съёмника, барабан поддел простой отвёрткой, снялся хорошо. Посмотрите вот это видео Единственное — пришлось купить головку на 36 чтоб открутить гайку, которая крепит барабан.

летом пробовал, хотел посмотреть состояние, не получилось, а стучать побоялся

Менял сам. Обошёлся без съёмника, барабан поддел простой отвёрткой, снялся хорошо. Посмотрите вот это видео Единственное — пришлось купить головку на 36 чтоб открутить гайку, которая крепит барабан.

Заехал я к офицалам на 15 тыс. То да се начали снимать барабан чтоб посмотреть колодки не идет на болты прикрутили хрень не знаю как называется туда сюда боек с ударом но так и не сняли я кипишь поднял мол зачем там подшипники стоят рвете лишний раз старший пришел ручник работает да говорю жалобы есть нет говорю собирайте и все на том и решили теперь задумался почему снять не смогли сейчас пробег 55тыс скоро надо будет посмотреть а для меня загадка так и осталась к ним я больше не ездил ну их только деньги на ветер

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как подтянуть ручник на Рено Логан: видео, регулировка

Регулировка привода стояночного тормоза

Регулировку привода стояночного тормоза проводим после замены колодок тормозных механизмов задних колес, тросов или рычага стояночного тормоза. Вывешиваем задние колеса и надежно фиксируем автомобиль на подставках заводского изготовления. Приподняв рычаг стояночного тормоза.

Отводим заглушку облицовки рычага, закрывающую регулировочную гайку

привода стояночного тормоза (для наглядности показано при снятой облицовки туннеля пола).

Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Если при перемещении рычага стояночного тормоза щелчков не слышно, то увеличиваем натяжение тросов, заворачивая гайку на резьбовом наконечнике переднего троса. Рычаг стояночного тормоза поднимаем ‘и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. После этого проверяем ход рычага, который должен составлять 7-8 щелчков (зубьев по сектору храпового устройства рычага). Если количество щелчков не соответствует указанному, то.

. ключом или высокой головкой «на 10» вращаем гайку на резьбовом наконечнике переднего троса (увеличивая или уменьшая его натяжение), регулируя тем самым ход рычага стояночного тормоза (для наглядности показано при снятой облицовке туннеля пола). При полностью опущенном рычаге стояночного тормоза вывешенные задние колеса должны вращаться свободно, а при поднятом рычаге — быть заблокированы. Правильно отрегулированный стояночный тормоз должен удерживать автомобиль на уклоне до 23 % включительно.

Регулировка привода регулятора давления задних тормозов

При регулировке автомобиль должен быть в снаряженном состоянии и стоять на колесах.

Выполнить регулировку регулятора давления задних тормозов, для чего:

– отвернуть стяжной болт 2, рисунок 2, регулировочной муфты;

– установить регулировочную муфту З рычага привода так, чтобы она касалась рычага 4 регулятора давления задних тормозов;

– затянуть стяжной болт. Момент затяжки болта 12 Нм (1,2 кгс.м) (головка сменная 10, ключ моментный).

При регулировке не допускается воздействие на гайку 6 штока регулятора

Проверка регулятора давления задних тормозов

Проверка регулятора давления задних тормозов производится на автомобиле, стоящем на колесах, с одним человеком на борту и полным топливным баком.

Считывание давления производится по диагонали путем сравнения давления в заднем тормозном механизме с заданным давлением в переднем тормозном механизме.

Если не на одном из задних тормозных механизмов значение давления не соответствует норме, заменить регулятор давления задних тормозов.

Обязательно проверить оба тормозных контура. Правое переднее 7 левое заднее колесо и левое переднее 7 правое заднее колесо.

Снять защитные колпачки, вывернуть штуцеры прокачки тормозов из правого переднего и левого заднего тормозных механизмов и подключить к ним манометры.

Выполнить прокачку тормозной системы через штуцеры прокачки на манометрах.

Нажать и удерживать педаль тормоза в положении соответствующем давлению в рабочем цилиндре переднего тормоза 100 бар.

Зафиксировать показания манометра подключенного к рабочему цилиндру заднего тормоза.

Повторить операцию на другом тормозном контуре.

Если величины давления превышают допустимые значения, указанные в таблицах 1 и 2, регулятор давления задних тормозов подлежит замене. Ремонт регулятора не предусмотрен.

Разница давлений в рабочих цилиндрах задних тормозов не должна превышать 4 бар, не зависимо от нагрузки на заднюю ось.

Контрольные значения давления в задних колесных цилиндрах

Контрольные значения давления приведены в таблицах 1 и 2.

Без учета распределения нагрузки по осям (проверка давления выполняется с полным топливным баком)

Модель авто

Давление в заднем колесном

цилиндре, бар

Модификация E0/E1

Давление в заднем колесном

цилиндре, бар

Модификация E2

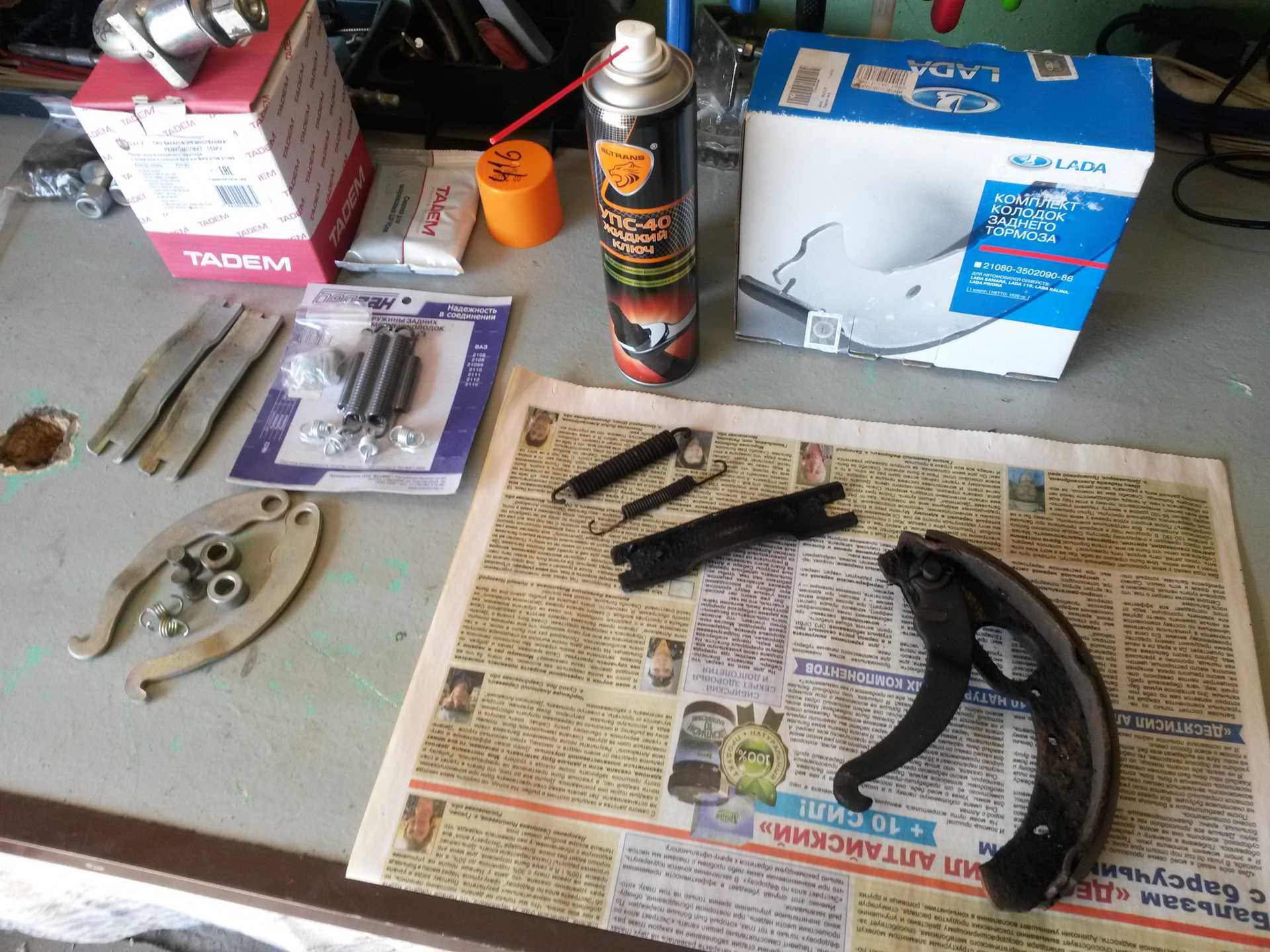

Всем привет. Заменил задние тормозные колодки на пробеге 65 тыс. км. Пришёл в магазин купить новые, оказалось они разные бывают. У себя в блоге и в сообществе Ларгусоводов кинул клич о помощи. Спасибо всем кто откликнулся, особенно andrrrew , что помог разобраться и выбрать нужную марку. Оказалось что у меня — код 7701210109. Когда уже устанавливал, то увидел на коробке что они от Renault Kangoo. Цена колодок 1340руб., чё то совсем дешевые, может и не самые лучшие, но купил что уж было в наличии. Искать и заказывать что то лучшее нет времени, нужно было срочно поменять. Всем удачи на дорогах.

Price tag: 1 340 ₽ Mileage: 65000 km

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
